Đáp án:

                 $I_A = 3 (A)$

Giải thích các bước giải:

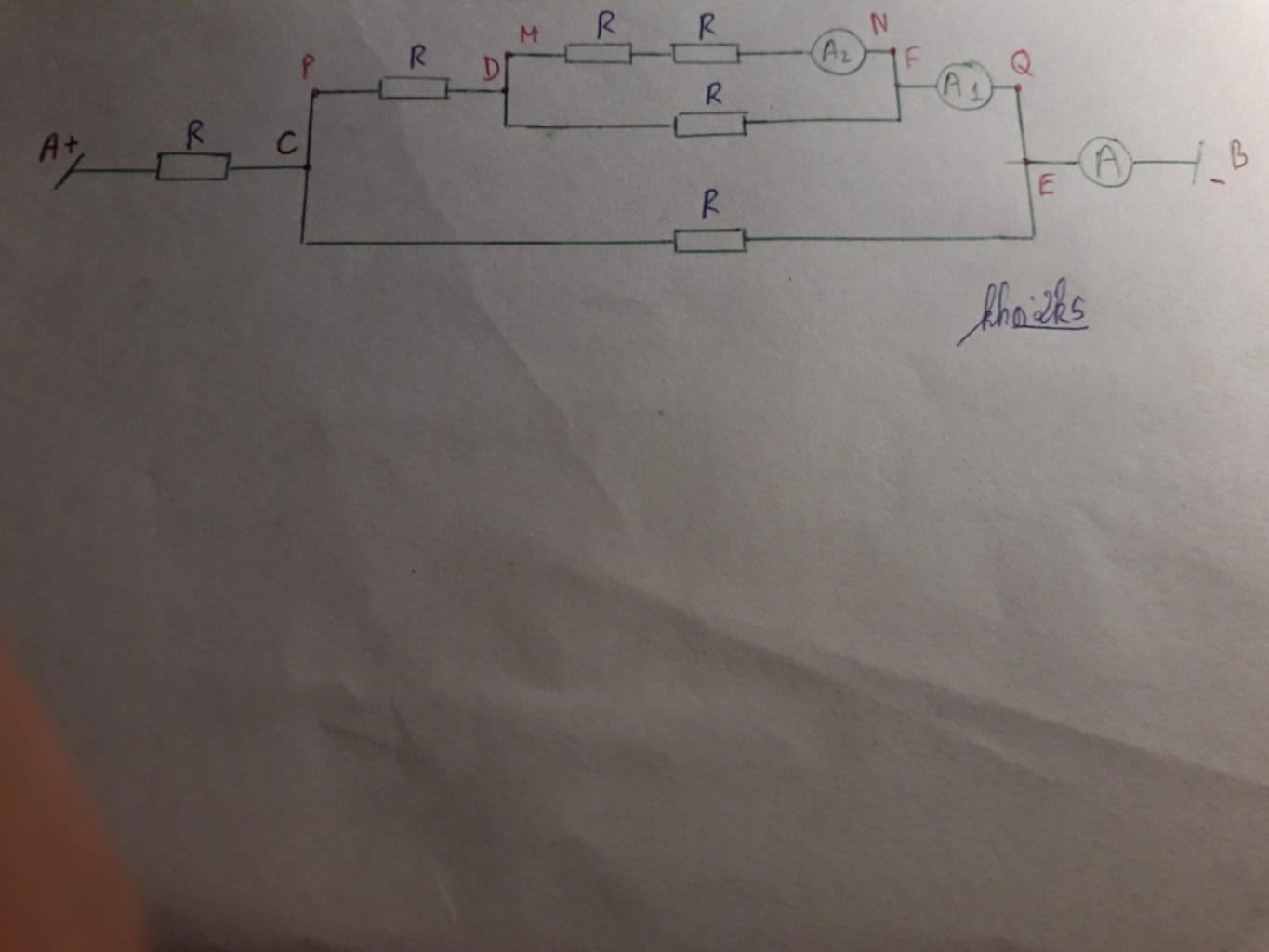

Ta đưa về mạch sau (Hình ảnh)

Gọi điện trở mỗi Ampe kế là $R_A (Ω)$

Điện trở mạch $MN$ là:

     $R_{MN} = R + R + R_A = 2R + R_Ab(Ω)$

Vì $U_{MN} = U_{DF}$ nên ta có:

     $R_{MN}.I_{A_2} = R.(I_{A_1} - I_{A_2})$

`<=> (2R + R_A).0,2 = R.(0,8 - 0,2)`

`<=> 0,4.R + 0,2.R_A = 0,6.R`

`<=> R_A = R`

Điện trở mạch $PQ$ là:

     `R_{PQ} = R + {R_{MN}.R}/{R_{MN} + R} + R_A`

             `= R + {(2R + R_A).R}/{2R + R_A + R} + R_A`

             `= R + {(2R + R).R}/{2R + R + R} + R`

             `= 2R + {3R^2}/{4R} = 2,75.R (Ω)`

Vì $U_{PQ} = U_{CE}$ nên ta có:

     `R_{PQ}.I_{A_1} = R.(I_{A} - I_{A_1})`

`<=> 2,75.R . 0,8 = R.(I_A - 0,8)`

`<=> 2,2 = I_A - 0,8`

`<=> I_A = 3 (A)`

Vậy số chỉ của Ampe kế A là $3 A.$
