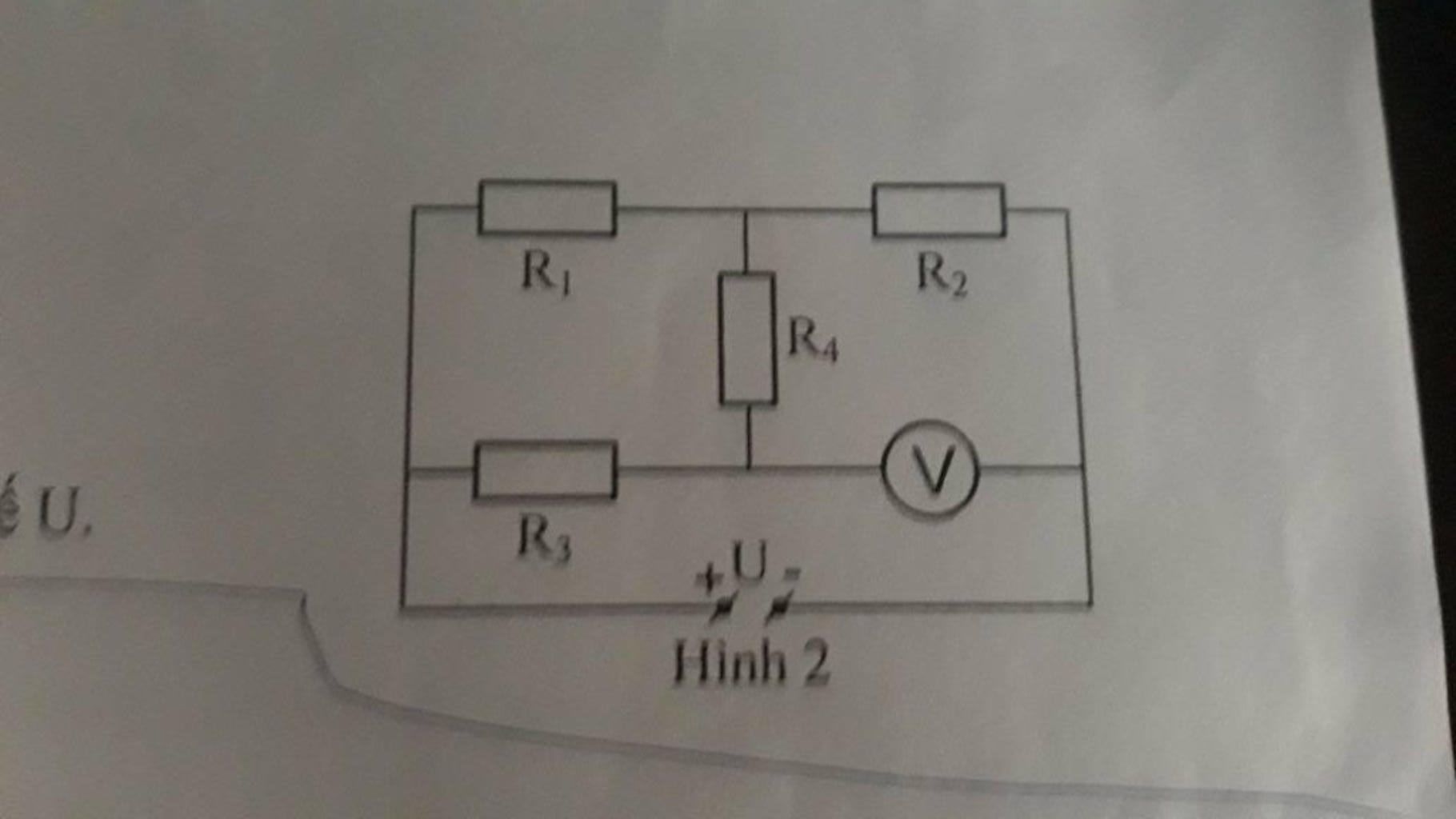

R1 R2 R4 U. R3 U. Hình 2 pe ke. b) Thay ampe kê băng điện trở R. Tinh giá trị của dòng điện qua R4 bằng 0. Bài 4 (5 điểm): Cho mạch điện như sơ đồ hình 2.
Lời giải 1 :
Đáp án:
Rtd = 30 ôm
U=36( V )
Giải thích các bước giải:
SĐMĐ: R2 nt [R1 // ( R3 nt R4 )
R34= R3 + R4 = 10+10=20 ( ôm)
R134= R1.R34/R1+R34=20.20/20+20=10(ôm)
Rtd= R2+R134= 20+10=30( ôm)
Theo SĐMĐ
I=U/Rtd=U/30
theo SĐMĐ
I=I2=I134=U/30
=> U2 = I2.R2= U/30.20=2U/3
U134=I134.R134=U/30.10=U/3
Theo SĐMĐ
U134=U1=U34=U/3
=> I34=U34.R34=U/3.20=U/60
theo SĐMĐ
I34=I3=I4=U/60
=> U4=I4.R4=U/60.10=U/6
số chỉ của vôn kế là:
Uv=U4+U2=U/6+2U/3
<=> 30=U/6+2U/3
<=> U=36 (V)
