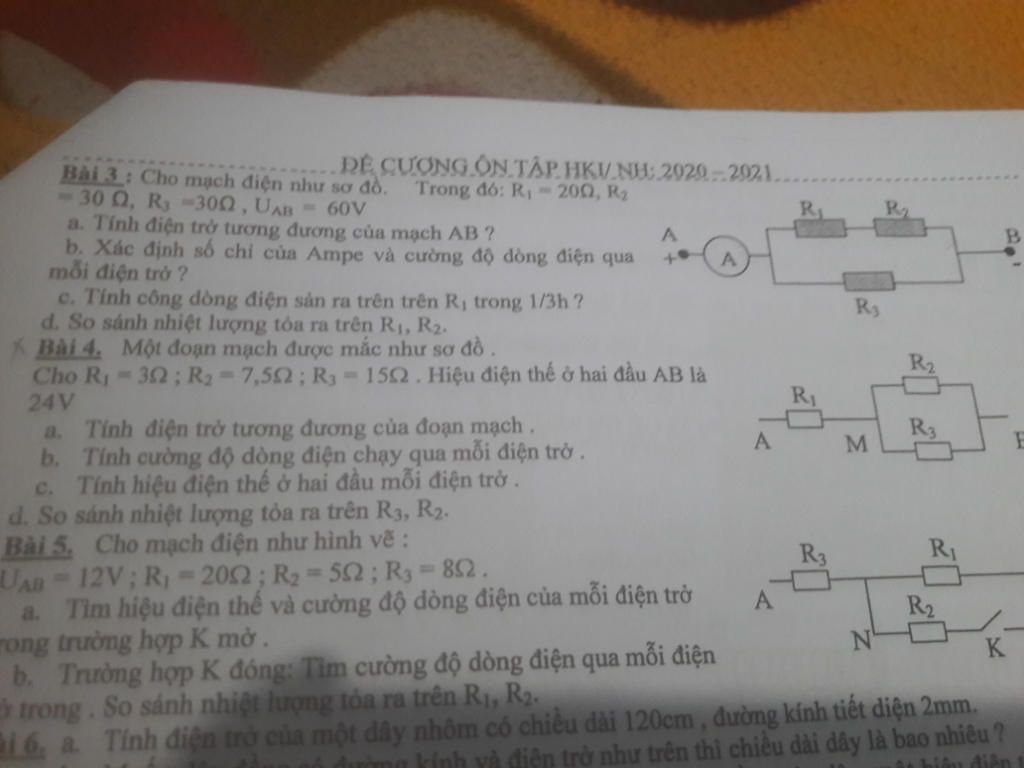

DE CUONG ÔN TAP HKV.NH 20202021. Trong đó: R,200, R2 Bài 3: Cho mạch điện như sơ đồ. -30 Q, R -300, UAB 60V a. Tính điện trở tương duơng của mạch AB ? b. X
Lời giải 1 :
Thảo luận
Lời giải 2 :
Đáp án:
a. ${R_{td}} = 8\Omega $
b và c.
$\begin{array}{l}
{I_1} = 3A\\
{I_2} = 2A\\
{I_3} = 1A\\
{U_1} = 9V\\
{U_2} = {U_3} = 15V
\end{array}$

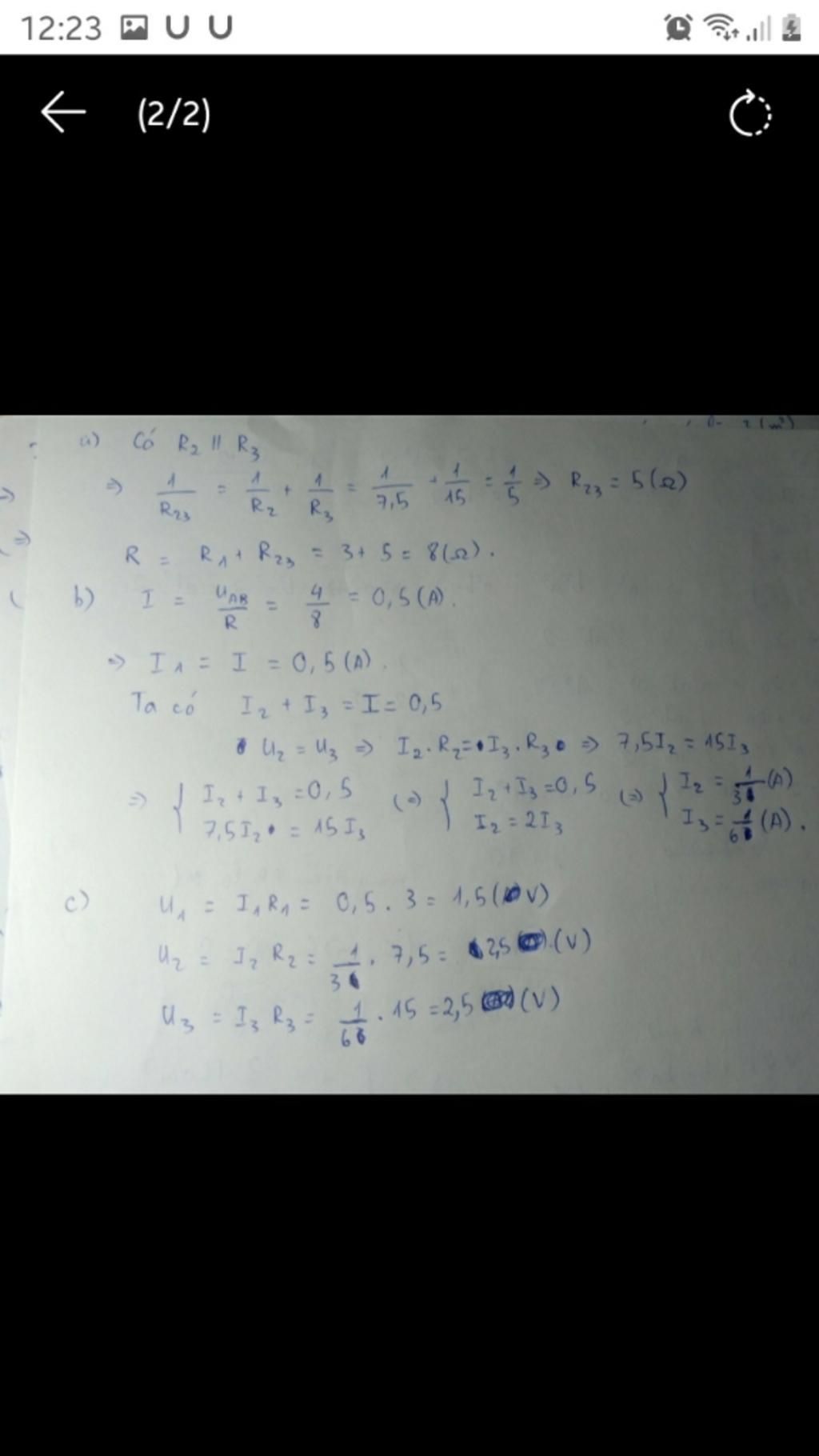

Giải thích các bước giải:
a. Điện trở tương đương của mạch là:
${R_{td}} = {R_1} + \dfrac{{{R_2}{R_3}}}{{{R_2} + {R_3}}} = 3 + \dfrac{{7,5.15}}{{7,5 + 15}} = 8\Omega $
b và c. Để tiện mình sẽ tính cả b và c một lúc bạn nhé:
$\begin{array}{l}
{I_1} = I = \dfrac{U}{{{R_{td}}}} = \dfrac{{24}}{8} = 3A\\
{U_1} = {I_1}.{R_1} = 3.3 = 9V\\
{U_2} = {U_3} = U - {U_1} = 24 - 9 = 15V\\
{I_2} = \dfrac{{{U_2}}}{{{R_2}}} = \dfrac{{15}}{{7,5}} = 2A\\
{I_3} = I - {I_2} = 3 - 2 = 1A
\end{array}$
