Đáp án:

 a.     $I_1 = 0,75A$;     $I_2 = 0,3A$

 b.     $U = 11,25V$

Giải thích các bước giải:

 a. Ta có: $U_3 = I_3.R_3 = 0,45.10 = 4,5 (V)$

Vì $R_2 // R_3$ nên: $U_2 = U_3 = 4,5 (V)$

Do đó: $I_2 = \dfrac{U_2}{R_2} = \dfrac{4,5}{15} = 0,3 (A)$

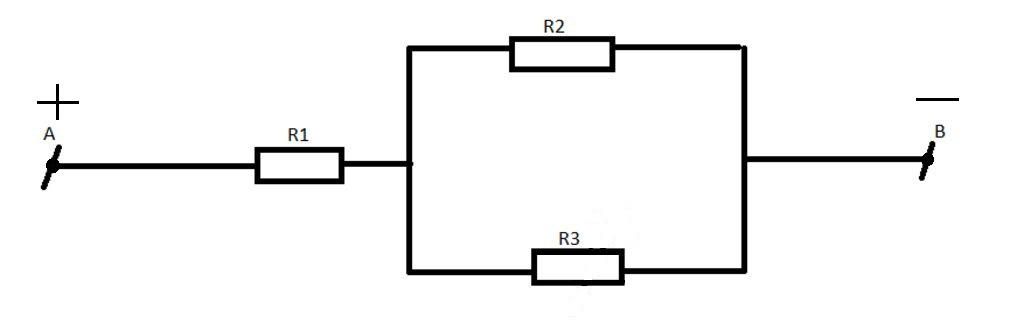

Vì $R_1 nt (R_2 // R_3)$ nên:

  $I = I_1 = I_2 + I_3 = 0,3 + 0,45 = 0,75 (A)$

c. Ta có: $U_1 = I_1.R_1 = 0,75.9 = 6,75 (V)$

Do đó, Hiệu điện thế giữa hai đầu đoạn mạch là:

   $U = U_1 + U_2 = 6,75 + 4,5 = 11,25 (V)$

Đáp án:



Giải thích các bước giải:

a) U3 = I3.R3=0.45.10=4.5v

    U3=U2=4,5(mắc //)

    I2  =4,5/15 = 0,3 A (mắc //)

    I3  =4,5/10 = 0,45 A

    I23= 0,3 + 0,45 = 0,75 A

   R23= 15.10/15+10 = 6 ôm

   U23=U2=U3 =4,5V (mắc // )

    I1  = I23 = 0,75A

b) U1=R1.I1= 9. 0,75=6,75V

    UAB= U1+U2=6,75+4,5=11,25V (mắc nối tiếp)
