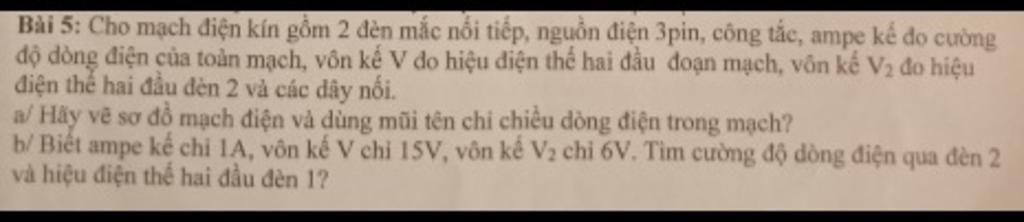

Bài $5,$

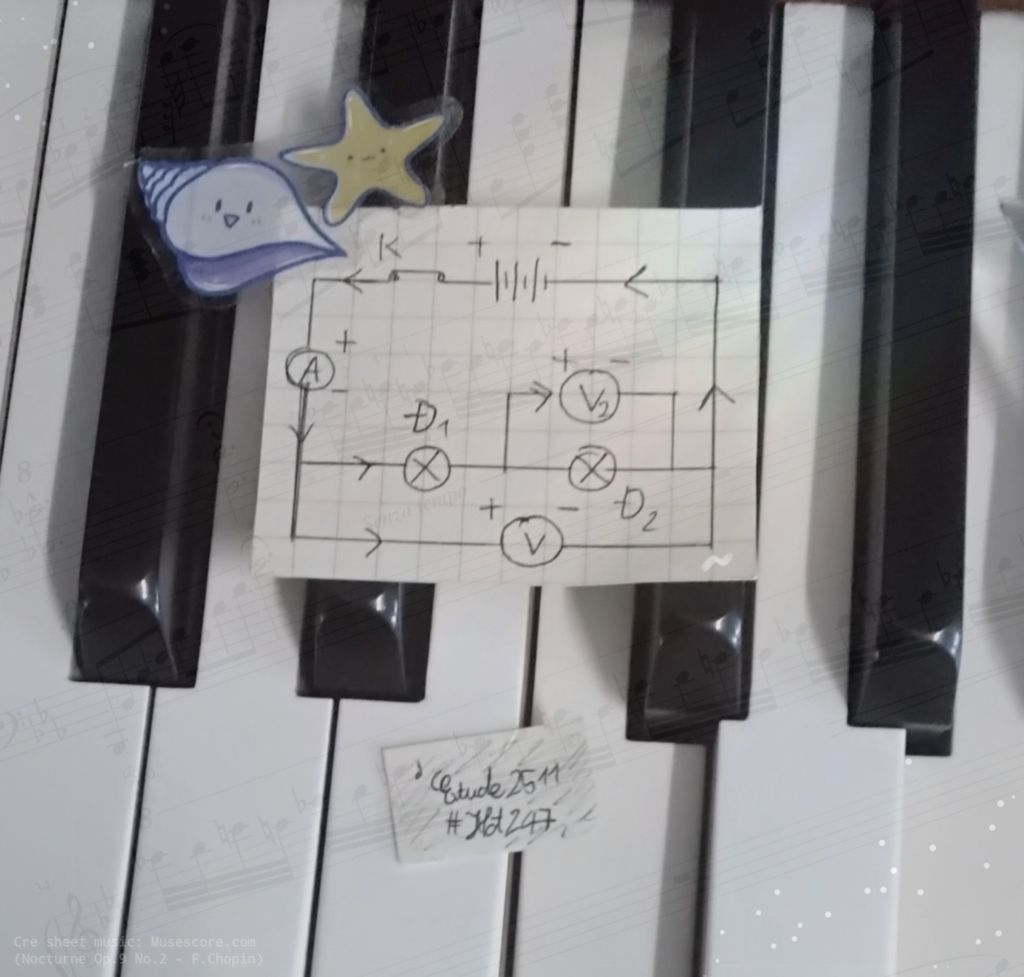

$a,$ Hình ảnh

$b,$

Cường độ dòng điện qua đèn $2$ là:

     $I = I_{1} = I_{2} = 1A$ $($ vì $Đ_{1}$ // $Đ_{2}$ $)$

Hiệu điện thế giữa $2$ đầu đèn $1$ là:

     $U = U_{1} + U_{2}$ $($ vì $Đ_{1}$ // $Đ_{2}$ $)$

$\Longrightarrow$$U_{1} = U - U_{2} = 15 - 6 = 9V$

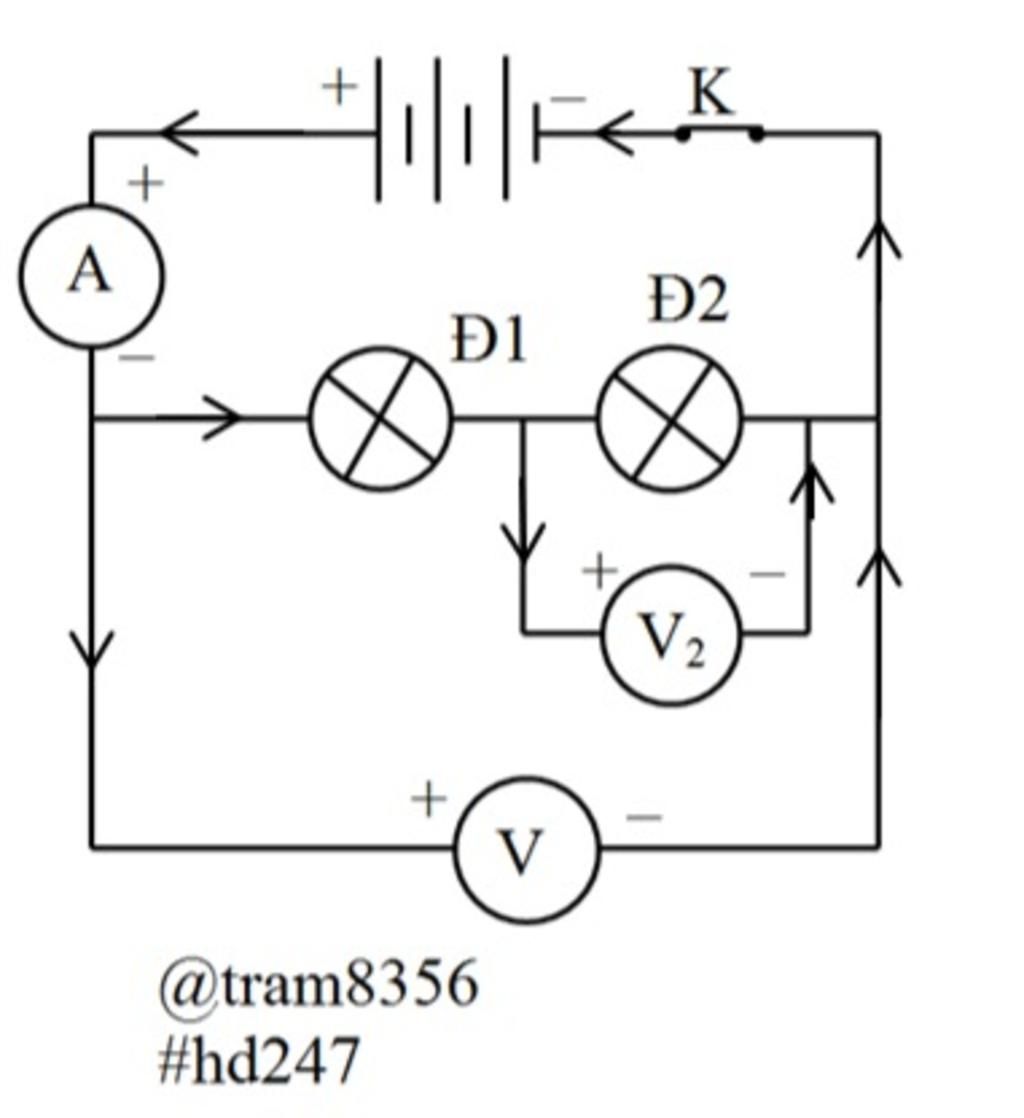

$a/$ Như hình

$b/$ Ampe kế chỉ $1$ $A$ $⇒$ cường độ dòng điện toàn mạch là $1$ $A$

$Đ_1$ nối tiếp $Đ_2$

nên $\text{$I$ = $I_1$ = $I_2$ = 1 ($A$)}$

Vôn kế $V$ chỉ $15$ $V$ $⇒$ hiệu điện thế toàn mạch là $15$ $V$

Vôn kế $V_2$ chỉ $6$ $V$ $⇒$ hiệu điện thế giữa $2$ đầu $Đ_2$ là $6$ $V$

$Đ_1$ nối tiếp $Đ_2$

nên $\text{$U$ = $U_1$ + $U_2$}$

$\text{⇒ $U_1$ = $U$ - $U_2$ = 15 - 6 = 9 ($V$)}$

Vậy cường độ dòng điện qua $Đ_2$ là $1$ $A$

       hiệu điện thế giữa 2 đầu $Đ_1$ là $9$ $V$
