a.Vẽ sơ đồ mạch điện kín gồm: Nguồn điện 2 pin nối tiếp, hai bóng đèn cùng loại như nhau được mắc nối tiếp, công tắc đóng, ampe kế đo cường độ dòng điện qua đè
a.Vẽ sơ đồ mạch điện kín gồm: Nguồn điện 2 pin nối tiếp, hai bóng đèn cùng loại như nhau được mắc nối tiếp, công tắc đóng, ampe kế đo cường độ dòng điện qua đèn 1, dây dẫn? Sau đó dùng mũi tên biểu diễn chiều dòng điện trong sơ đồ mạch điện đó? a.Trong mạch điện câu a, ampe kế chỉ 0,5A. Tính cường độ dòng điện chạy qua mỗi đèn? b.Hiệu điện thế hai đầu đèn 1 là U12 = 2V; hiệu điện thế hai đầu đèn 2 là U23= 9V. Hỏi hiệu điện thế hai đầu đoạn mạch nối tiếp U13 là bao nhiêu Vôn? c.Trong sơ đồ mạch điện câu a, nếu một bóng đèn bị hỏng thì bóng đèn còn lại có sáng không? Tại sao? Giúp mình với!
Lời giải 1 :

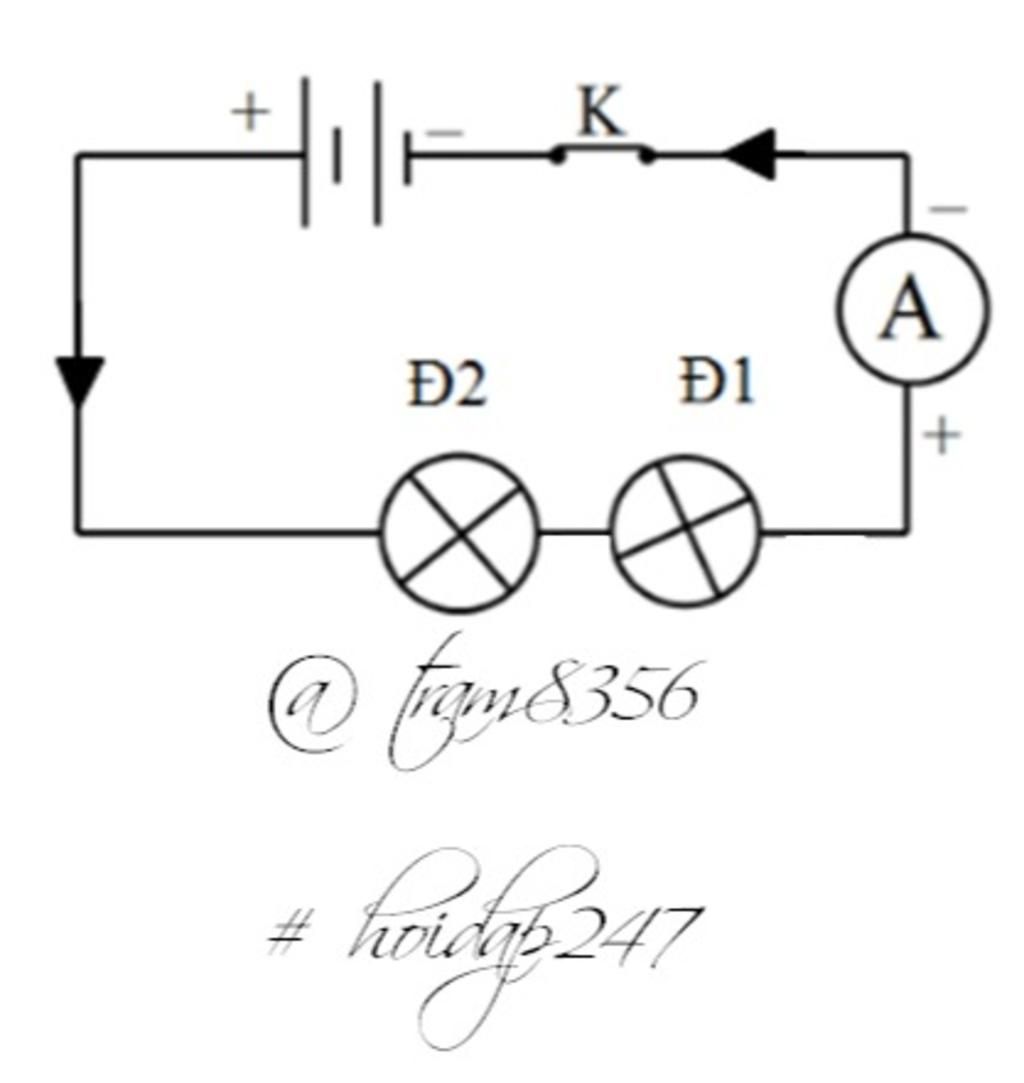

`a,` Ảnh
`a,` Cường độ dòng điện chạy qua mỗi đèn là:
$I = I_{1} = I_{2} = 0,5A$$($vì $Đ_{1}$ nt $Đ_{2}$$)$
`b,` Hiệu điện thế ở `2` đầu đoạn mạch nối tiếp $U_{13} là:
$U_{13} = U_{12} + U_{23}$$($vì $Đ_{1}$ nt $Đ_{2}$$)$
`=>` $U_{13} = 2 + 9 = 11V$
`c,` Trong sơ đồ mạch điện câu a, nếu một bóng đèn bị hỏng thì bóng đèn còn lại không sáng vì chỗ đó đã bị hở mạch.
