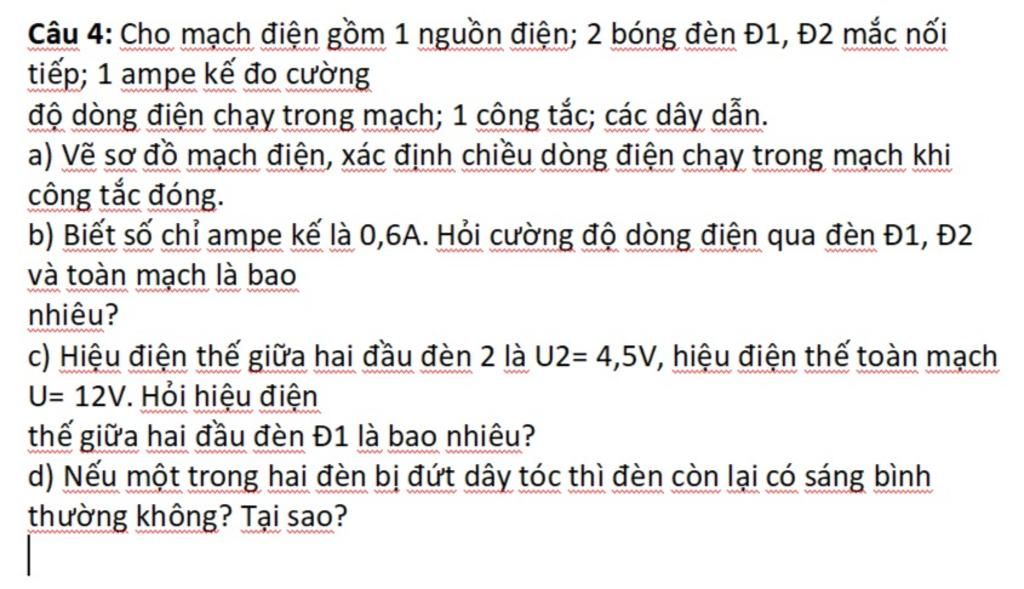

Câu 4: Cho mạch điện gồm 1 nguồn điện; 2 bóng đèn Đ1, Đ2 mắc nối tiếp; 1 ampe kế đo cường độ dòng điện chạy trong mạch; 1 công tắc; các dây dẫn. a) Vẽ sơ đ

Câu hỏi :

giải giúp e với ạ e cảm ơn nhiều


Lời giải 1 :

Câu 4:

a) Bạn tự vẽ

b) Vì Đ1 nối tiếp Đ2 nên ta có:

I = I1 = I2 = 0,6 (A)

c) Vì Vì Đ1 nối tiếp Đ2 nên ta có:

U = U1 + U2

=> U1 = U - U2 = 12 - 4,5

=> U1 = 7,5 (V)

d) Nếu một trong hai đền bị đứt dây tóc thì đèn còn lại không thể sáng bình thường (hay không thể hoạt động) vì hai đèn này mắc nối tiếp

Thảo luận

-- paste tạm ra đâu đó rùi lưu sau rùi gửi đính kèm ảnh đây đc mà
-- bạn làm sao ấy nhở, mình không biết làm thì bạn có phải như vậy ko? cap màn hình ai chả biết nhưng vẽ hình trong powerpoint mình ko biết
-- ......
-- đến mấy cái vẽ đoạn thẳng với hình tròn trong đó cx ko biết ak?
-- bạn được học rồi thì bạn biết thôi.
-- bạn mà ko biết chắc về học lại tin 4,5 á
-- tin 4,5 làm gì đã học cái này ? Thội kệ đi, mình biết mình không giỏi tin rồi. Khi nào rảnh tầm hè mình học lại. Cảm ơn vì góp ý
-- ..........

Lời giải 2 :

Đáp án`+`Giải thích các bước giải:

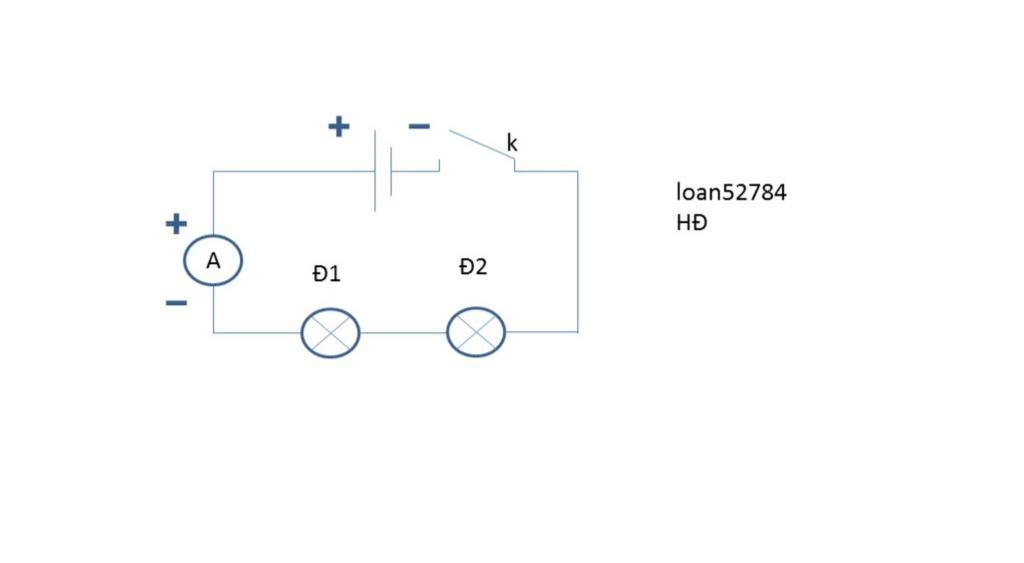

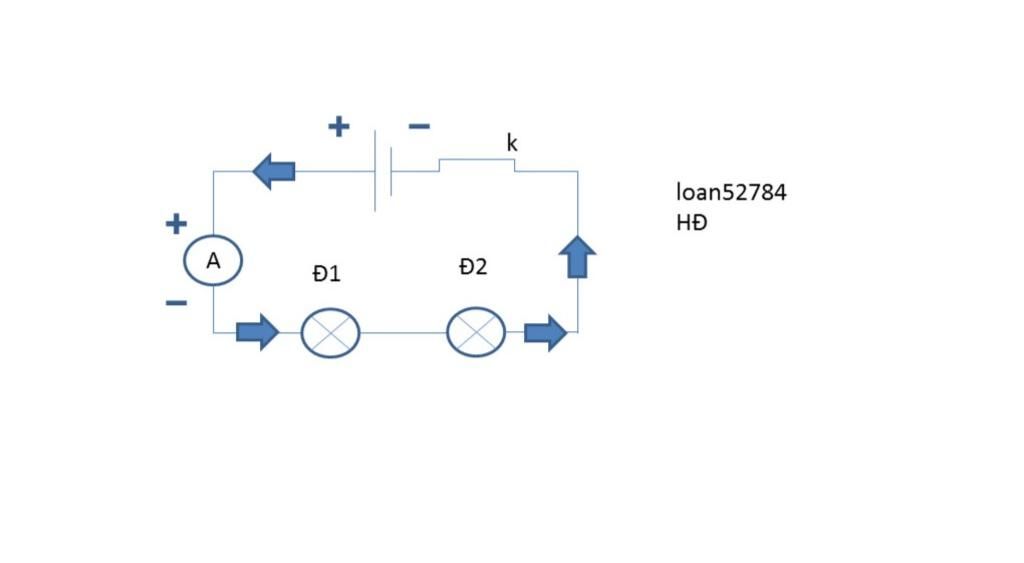

 a) Hình vẽ

b) Vì 2 đèn mắc nối tiếp nên: `I=I_2=I_3`

Mà số chỉ của ampe kế là `0,6A`

`=> I=I_1=I_2=0,6A`

Vậy cường độ dòng điện đi qua 2 đèn `Đ1, Đ2` và toàn mạch là `0,6A`

c) Vì 2 đèn mắc nối tiếp nên: `U_13=U_12+U_23`

`=> U_12=U_13-U_23=12V-4,5V=7,5V`

Vậy hiệu điện thế giữa hai đầu đèn `Đ1` là `7,5V`

d) Vì 2 đèn mắc nối tiếp nên nếu 1 đèn bị đứt dây tóc đèn kia sẽ không sáng vì mạch hở
