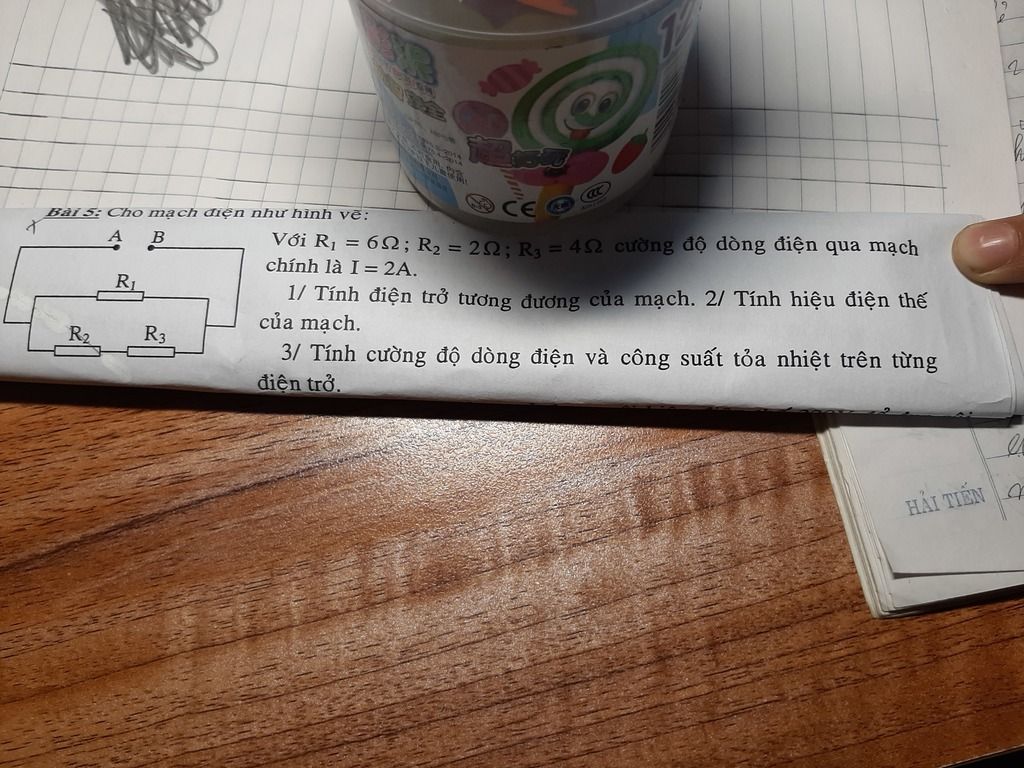

Giải

a) Do R2 nối tiếp R3 nên

Điện trở tương đương của R2 và R3 là:

        R23 = 2 + 4 = 6 (ôm)

Điện trở tương đương của đoạn mạch khi R1//R23 là:

       Rtđ = 1/6 + 1/6 = 1/3 (ôm)

b)Hiệu điện thế của mạch là:

    U = IRtđ = 2.1/3= 2/3 (V)

Xong rồi nhé! Nhớ cho 5 sao, ý kiến và bình chọn hay nhất nha! Chúc học tốt!

Đáp án:

 1.$3\left( \Omega  \right)$

2.$6\left( V \right)$

3.$\begin{array}{l}
{I_1} = 1\left( A \right)\\
{P_1} = 6\left( {\rm{W}} \right)
\end{array}$

$\begin{array}{l}
{I_2} = {I_3} = 1\left( A \right)\\
{P_2} = 2\left( {\rm{W}} \right)\\
{P_3} = 4\left( {\rm{W}} \right)
\end{array}$

Giải thích các bước giải:

$\begin{array}{l}
1.{R_1}//\left( {{R_2}nt{R_3}} \right)\\
{R_{23}} = {R_2} + {R_3} = 2 + 4 = 6\\
{R_{td}} = {R_{123}} = \frac{{{R_1}.{R_{23}}}}{{{R_1} + {R_{23}}}} = \frac{{6.6}}{{6 + 6}} = 3\left( \Omega  \right)\\
2.U = I.{R_{td}} = 2.3 = 6\left( V \right)\\
3.{U_1} = {U_{23}} = U = 6\\
{I_1} = \frac{{{U_1}}}{{{R_1}}} = 1\left( A \right)\\
{P_1} = I_1^2{R_1} = {1^2}.6 = 6\left( {\rm{W}} \right)\\
{I_{23}} = {I_2} = {I_3} = \frac{{{U_{23}}}}{{{R_{23}}}} = \frac{6}{6} = 1\left( A \right)\\
{P_2} = I_2^2{R_2} = {1^2}.2 = 2\left( {\rm{W}} \right)\\
{P_3} = I_3^2{R_3} = {1^1}.4 = 4\left( {\rm{W}} \right)
\end{array}$
