Cho mạch điện như hình vẽ 6, trong đó R1 = 6 ôm , R2 là phần điện trở tham gia của biến trở, đèn loại 6V – 12W. UAB = 15V không đổi. a)Tim điện trở đèn b) Khi

Câu hỏi :

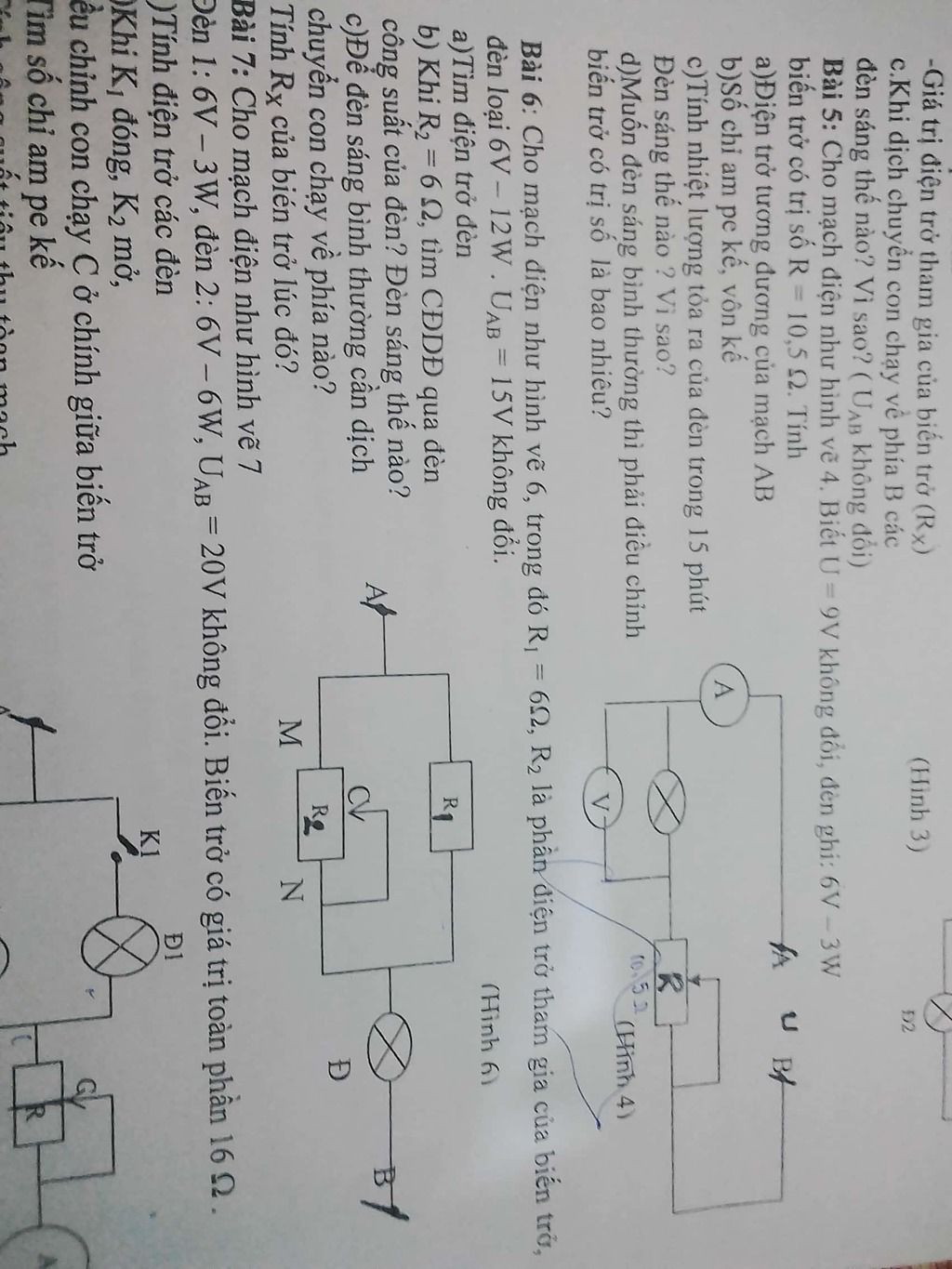

Cho mạch điện như hình vẽ 6, trong đó R1 = 6 ôm , R2 là phần điện trở tham gia của biến trở, đèn loại 6V – 12W. UAB = 15V không đổi. a)Tim điện trở đèn b) Khi R2 = 6 ôm , tìm CĐDĐ qua đèn công suất của đèn? Đèn sáng thế nào? c)Để đèn sáng bình thường cần dịch chuyển con chạy về phía nào? Tính Rx của biến trở lúc đó? CỨU CỨU MAI MÌNH THI RỒI C6 VỚI CẢM ƠN HUHU


Lời giải 1 :

Đáp án:

 a.3 ôm

b.2,5A 18,75W

c.8,4 ôm

Giải thích các bước giải:

 a.Điện trở và cường độ dòng điện định mức của đèn là:

\[\begin{array}{l}
{R_d} = \frac{{{U_{dm}}^2}}{{{P_d}}} = 3\Omega \\
{I_{dm}} = \frac{{12}}{6} = 2A
\end{array}\]

b.ĐIện trở tương đương của mạch:

\[{R_{td}} = \frac{{{R_1}{R_2}}}{{{R_1} + {R_2}}} + {R_d} = \frac{{6.6}}{{6 + 6}} + 3 = 6\Omega \]

Cường độ dòng điện qua mạch:

\[{I_m} = \frac{U}{{{R_{td}}}} = \frac{{15}}{6} = 2,5A\]

Công suất của đèn :

\[{P_d} = {I_m}^2{R_d} = 18,75W\]

SUy ra đèn sáng hơn bình thường, có thể dẫn đến bị cháy.

c. Để đèn sáng bình thường thì phải tăng biến trở lên.

Khi đèn sáng bth thì điện trở tương đương là:

\[{R_{td}} = \frac{U}{{{I_{dm}}}} = 7,5\Omega \]

Điện trở của mạch // là:

\[{R_{12}} = {R_{td}} - {R_d} = 3,5\Omega \]

Điện trở Rx là:

\[\frac{1}{{{R_{12}}}} = \frac{1}{{{R_1}}} + \frac{1}{{{R_x}}} \Rightarrow {R_x} = \frac{{{R_1}{R_{12}}}}{{{R_1} - {R_{12}}}} = 8,4\Omega \]
