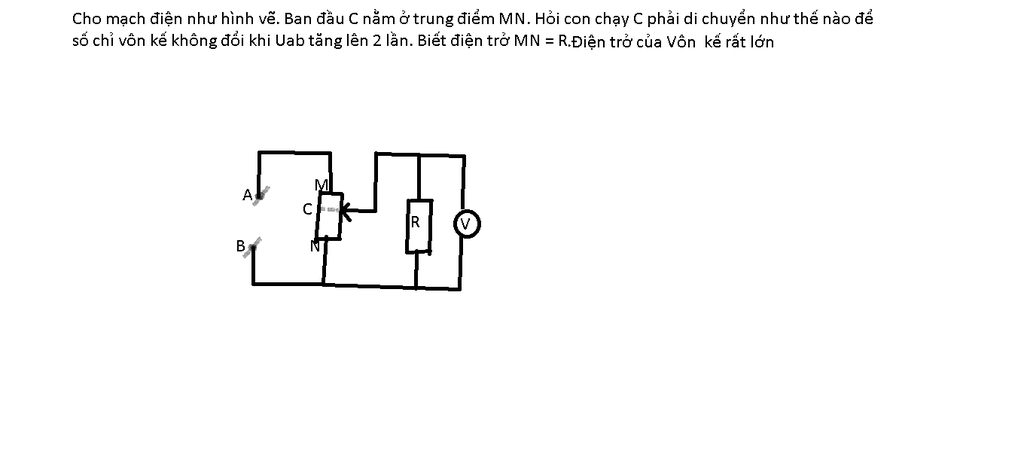

Cho mạch điện như hình vẽ. Ban đầu C nằm ở trung điểm MN. Hỏi con chạy C phải di chuyển như thế nào để số chỉ vôn kế không đổi khi Uab tăng lên 2 lần. Biết điệ
Cho mạch điện như hình vẽ. Ban đầu C nằm ở trung điểm MN. Hỏi con chạy C phải di chuyển như thế nào để số chỉ vôn kế không đổi khi Uab tăng lên 2 lần. Biết điện trở MN = R.Điện trở của Vôn kế rất lớn giúp với mình vói các bạn
Lời giải 1 :
Đáp án:
Dịch C lại gần N
Giải thích các bước giải:
Gọi x là điện trở đoạn CN.
Ta có:
\[{R_{td}} = \frac{{Rx}}{{R + x}} + {R_b} - x = \frac{{R{R_b} + {R_b}x - {x^2}}}{{R + x}}\]
Cường độ dòng điện của mạch là:
\[I = \frac{{{U_{AB}}}}{{{R_{td}}}} = {U_{AB}}\frac{{R + x}}{{\frac{{R{R_b} + {R_b}x - {x^2}}}{{R + x}}}}\]
Hiệu điện thế của VÔn kế:
\[{U_V} = I\frac{{Rx}}{{R + x}} = {U_{AB}}\frac{{Rx}}{{R{R_b} + {R_b}x - {x^2}}} = {U_{AB}}\frac{R}{{\frac{{R{R_b}}}{x} - x + {R_b}}}\]
Để Uv không đổi khi tăng U_AB 2 lần thì khi phải dịch chuyển C sao cho mẫu số phải tăng lên.
CỤ thể hơn là \(\frac{{R{R_b}}}{x} - x\) phải tăng⇒x phải giảm⇒DỊch C lại gần N
