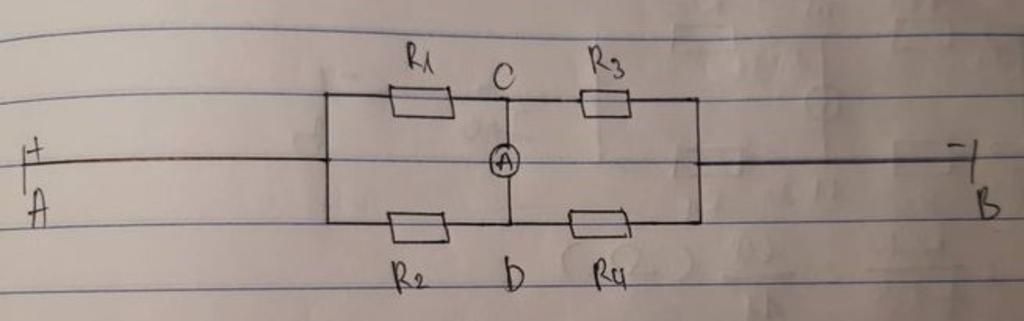

Cho mạch điện như hình vẽ: R1=15Ω, R2= 10Ω, R3=12Ω, U=12V, bỏ qua điện trở ampe kế a) Cho R4=12Ω. Tính cường độ dòng điện và chỉ rõ chiều dòng điện qua ampe kế
Cho mạch điện như hình vẽ: R1=15Ω, R2= 10Ω, R3=12Ω, U=12V, bỏ qua điện trở ampe kế a) Cho R4=12Ω. Tính cường độ dòng điện và chỉ rõ chiều dòng điện qua ampe kế b) Hỏi như câu a nhưng cho R4=8Ω c) Tính R4 khi dòng điện qua ampe kế có chiều từ C đến D và cường độ dòng điện là 0,2A
Lời giải 1 :
Đáp án:
a) \(0,1A\)
b) \(0A\)
c) \(20\Omega \)
Giải thích các bước giải:
Mạch gồm: (R1 // R2) nt (R3 // R4)
a) Ta có:
\(\begin{array}{l}
{R_{12}} = \dfrac{{{R_1}{R_2}}}{{{R_1} + {R_2}}} = \dfrac{{15.10}}{{15 + 10}} = 6\Omega \\
{R_{34}} = \dfrac{{{R_3}{R_4}}}{{{R_3} + {R_4}}} = \dfrac{{12.12}}{{12 + 12}} = 6\Omega \\
R = {R_{12}} + {R_{34}} = 6 + 6 = 12\Omega \\
I = \dfrac{U}{R} = \dfrac{{12}}{{12}} = 1A\\
{I_1} = \dfrac{{{R_2}}}{{{R_1} + {R_2}}}.I = \dfrac{{10}}{{15 + 10}}.1 = 0,4A\\
{I_3} = \dfrac{{{R_4}}}{{{R_3} + {R_4}}}.I = \dfrac{{12}}{{12 + 12}}.1 = 0,5A\\
{I_A} = {I_3} - {I_1} = 0,5 - 0,4 = 0,1A
\end{array}\)
b) Ta có:
\(\begin{array}{l}
{R_{12}} = \dfrac{{{R_1}{R_2}}}{{{R_1} + {R_2}}} = \dfrac{{15.10}}{{15 + 10}} = 6\Omega \\
{R_{34}} = \dfrac{{{R_3}{R_4}}}{{{R_3} + {R_4}}} = \dfrac{{12.8}}{{12 + 8}} = 4,8\Omega \\
R = {R_{12}} + {R_{34}} = 6 + 4,8 = 10,8\Omega \\
I = \dfrac{U}{R} = \dfrac{{12}}{{10,8}} = \dfrac{{10}}{9}A\\
{I_1} = \dfrac{{{R_2}}}{{{R_1} + {R_2}}}.I = \dfrac{{10}}{{15 + 10}}.\dfrac{{10}}{9} = \dfrac{4}{9}A\\
{I_3} = \dfrac{{{R_4}}}{{{R_3} + {R_4}}}.I = \dfrac{8}{{12 + 8}}.\dfrac{{10}}{9} = \dfrac{4}{9}A\\
{I_A} = {I_3} - {I_1} = \dfrac{4}{9} - \dfrac{4}{9} = 0A
\end{array}\)
c) Ta có:
\(\begin{array}{l}
{R_{12}} = \dfrac{{{R_1}{R_2}}}{{{R_1} + {R_2}}} = \dfrac{{15.10}}{{15 + 10}} = 6\Omega \\
{R_{34}} = \dfrac{{{R_3}{R_4}}}{{{R_3} + {R_4}}} = \dfrac{{12{R_4}}}{{12 + {R_4}}}\\
R = {R_{12}} + {R_{34}} = 6 + \dfrac{{12{R_4}}}{{12 + {R_4}}} = \dfrac{{18{R_4} + 72}}{{12 + {R_4}}}\\
I = \dfrac{U}{R} = \dfrac{{12\left( {12 + {R_4}} \right)}}{{18{R_4} + 72}}\\
{I_1} = \dfrac{{{R_2}}}{{{R_1} + {R_2}}}.I = \dfrac{{10}}{{15 + 10}}.\dfrac{{12\left( {12 + {R_4}} \right)}}{{18{R_4} + 72}} = \dfrac{{4,8\left( {12 + {R_4}} \right)}}{{18{R_4} + 72}}\\
{I_3} = \dfrac{{{R_4}}}{{{R_3} + {R_4}}}.I = \dfrac{{{R_4}}}{{12 + {R_4}}}.\dfrac{{12\left( {12 + {R_4}} \right)}}{{18{R_4} + 72}} = \dfrac{{12{R_4}}}{{18{R_4} + 72}}\\
{I_A} = {I_3} - {I_1} = \dfrac{{12{R_4}}}{{18{R_4} + 72}} - \dfrac{{4,8\left( {12 + {R_4}} \right)}}{{18{R_4} + 72}} = 0,2\\
\Rightarrow {R_4} = 20\Omega
\end{array}\)
