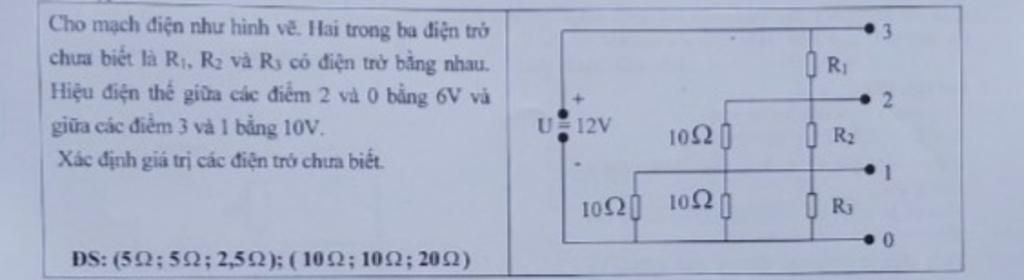

Cho mạch điện như hình vẽ. Hlai trong ba điện trở chưa biết là R1, R2 và Rs có điện trở bằng nhau. Hiệu điện the giữa các điểm 2 và 0 bằng 6V và giữa các d

Câu hỏi :

Giúp mình bài này với ạ!!!!


Lời giải 1 :

ta có mạch mắc như sau : r1nt(r2//10)nt(r3//10/10)

vì hiệu điện thế giữa 1 và 3 là 10v => U12=10 V => U3 = U-U12=2V

vì hđt giữa 0 và 2 là 6 v => U32=6V => U1 = U-U32= 6V

=>U2 = 4V

Dựa vào sơ đồ mạch điện ta sẽ có

I1=I2+U2/10=I3 + U3/10 + U3/10

6/r1= 0,4 + 4/r2 = 0,4 + 2/r3

Dựa vào phương trình trên và theo giả thiết 2 trong 3 r bằng nhau nên ta có hai trường hợp( chỉ r1 và r2 bằng nhau hoặc  r1 và r3 bằng nhau chứu không thể có trường hợp r2 =r3)

TH1 : r1 = r2 và 6/r1= 0,4 +  4/r2 nên => ta sẽ có r1=r2 = 2/0,4= 5 ôm

=> 6/5 = 0,4+2/r3 => r3 = 2,5 ôm

TH2 : r1 = r3 và 6/r1 = 0,4+2/r3 => r1=r3 =4/0,4 = 10 ôm

=> 6/10 = 0,4 + 4/r2 => r2= 4/0,2 =20 ôm

Vậy ....
