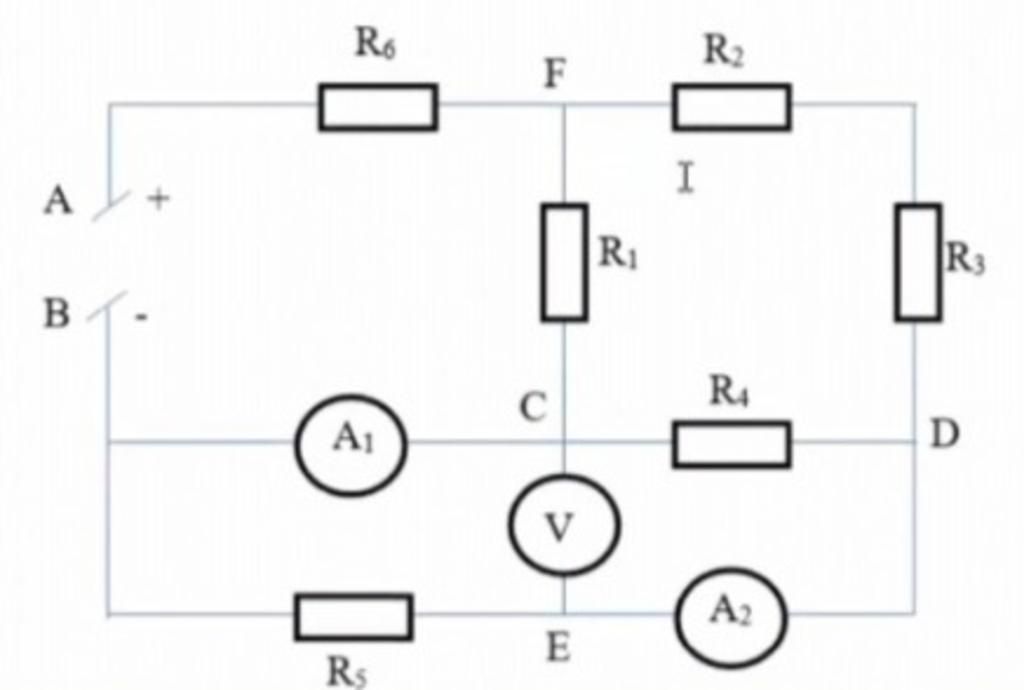

R6 R2 F A R1 R3 B R4 C A1 V A2 E Rs - câu hỏi 2031505
Lời giải 1 :
Đáp án:
r6 nt ((r2ntr3nt (r5//r4))//r1)
Giải thích các bước giải:
vì C được nối với E bằng 1 vôn kế có điện trở rất lớn nên không có dòng đi qua ta có thể bỏ đoạn CE
C và B được nối với nhau bằng Ampe kế A1 có điện trở rất nhỏ nên Vc = Vb ta có thể chập C trùng B
Tượng tự với D và E ta sẽ chập lại

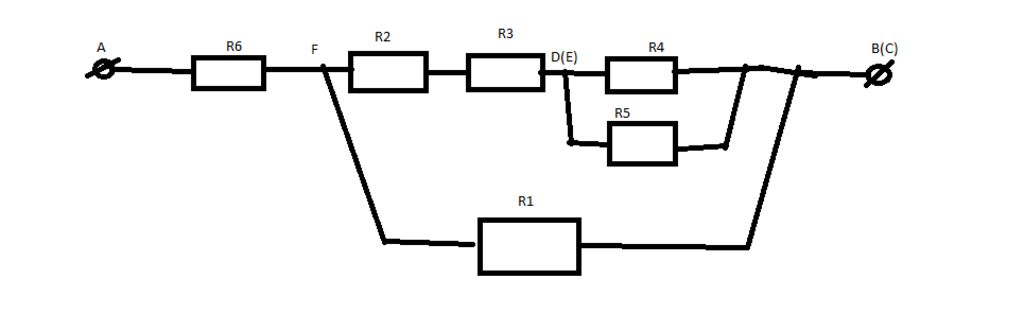

Sơ đồ mạch điện khi vẽ lại là ( mình vẽ luôn trên paint nên có hơi xấu tý >>.<< )
Thảo luận
Lời giải 2 :
Đáp án:

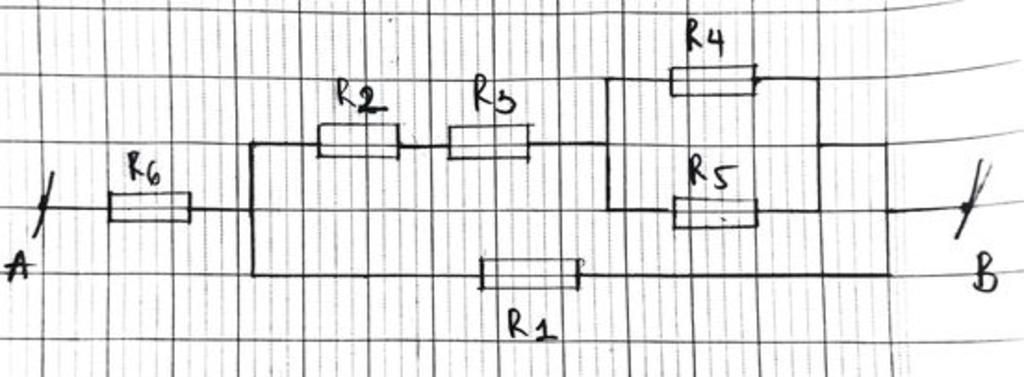

Ta có sơ đồ mạch điện tương đương như hình vẽ
Ta có:
$\begin{array}{l}
{I_{{A_1}}} = {I_4} + {I_1},{I_{{A_2}}} = {I_5}\\
{U_V} = - {U_{CF}} + {U_{FE}} = - {U_1} + {U_2} + {U_3}
\end{array}$
