CHÚC BẠN HỌC TỐT !!!!!!!!

Đáp án:

`R_{MN} = 11 (\Omega)`

Giải thích các bước giải:

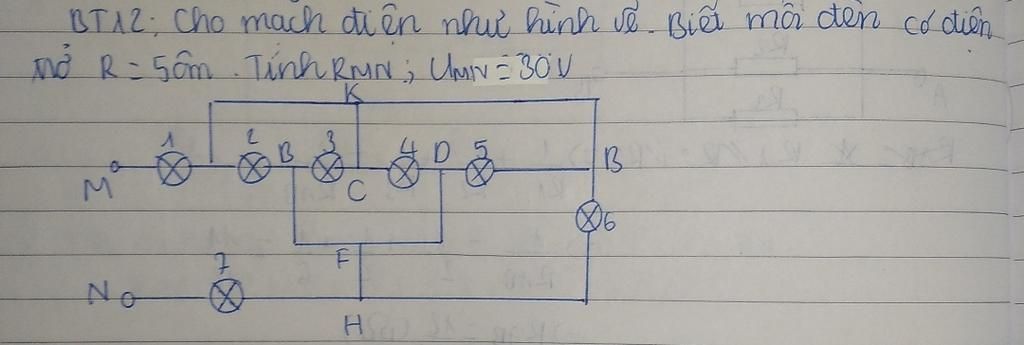

       $R_1 = R_2 = R_3 = R_4 = R_5 = R_6 = R_7 = R = 5 (\Omega)$

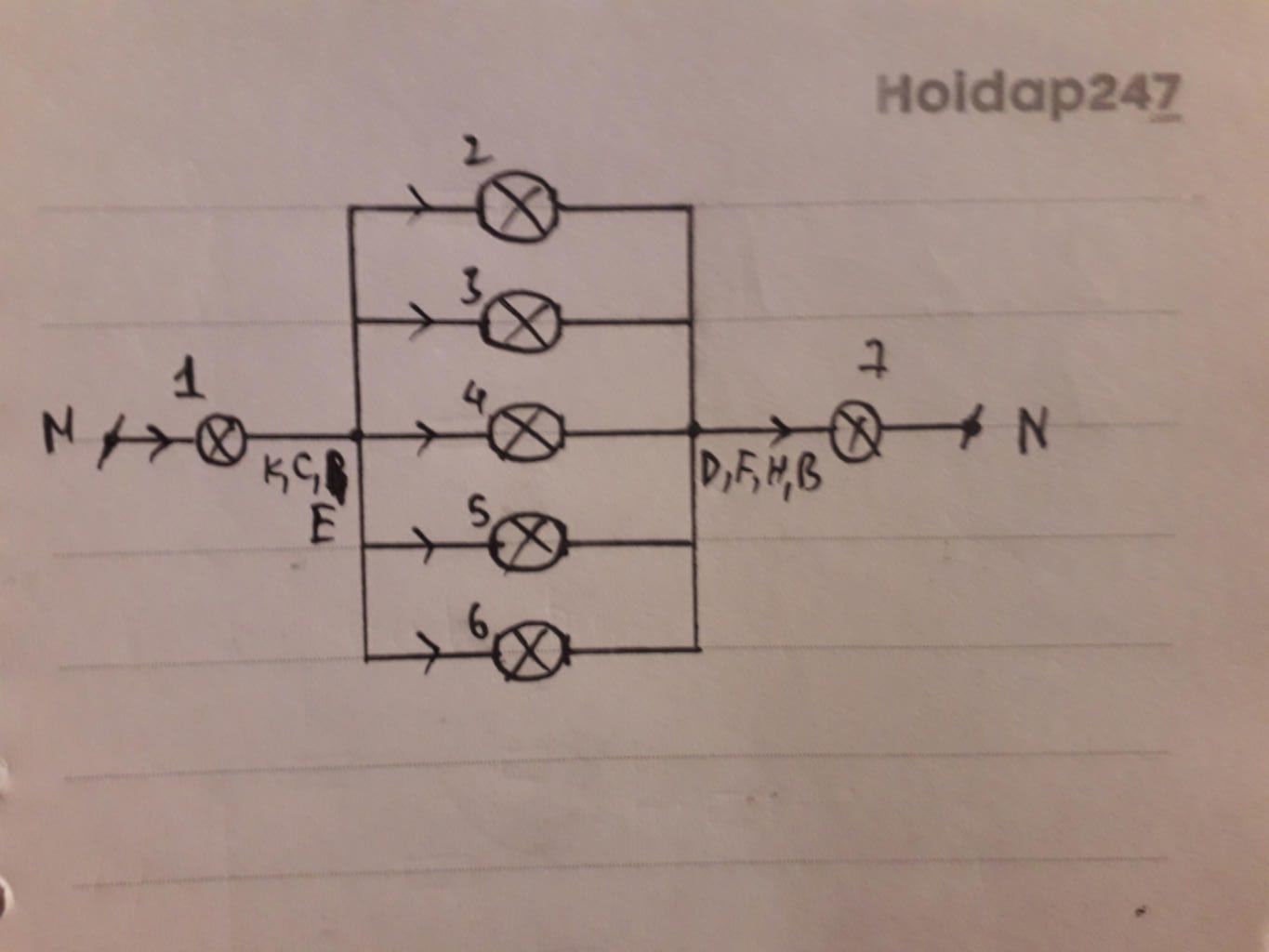

Sơ đồ mạch điện:

       $Đ_1$ $nt$ $(Đ_2//Đ_3//Đ_4//Đ_5//Đ_6)$ $nt$ $Đ_7$

       `R_{23456} = R/5 = 5/5 = 1 (\Omega)`

Điện trở tương đương của mạch điện là:

       `R_{MN} = R_1 + R_{23456} + R_7`

                  `= 5 + 1 + 5 = 11 (\Omega)`

Cường độ dòng điện qua mạch chính là:

       `I_{MN} = U_{MN}/R_{MN} = 30/11 (A)`

Ta có:

       `I_1 = I_7 = I_{MN} = 30/11 (A)`

       `U_1 = U_7 = I_{MN}R = 30/11 .5 = 150/11 (V)`

       `U_2 = U_3 = U_4 = U_5 = U_6`

             `= U_{MN} - U_1 - U_7`

             `= 30 - 150/11 - 150/11`

             `= 30/11 (V)`

       `I_2 = I_3 = I_4 = I_5 = I_6 = U_2/R_2`

             `= {30/11}/5 = 6/11 (A)`
