Đáp án:

\(\dfrac{5}{6}A\) ; \(\dfrac{{10}}{9}A\) ; \(\dfrac{5}{6}A\) ; \(\dfrac{5}{9}A\)

Giải thích các bước giải:

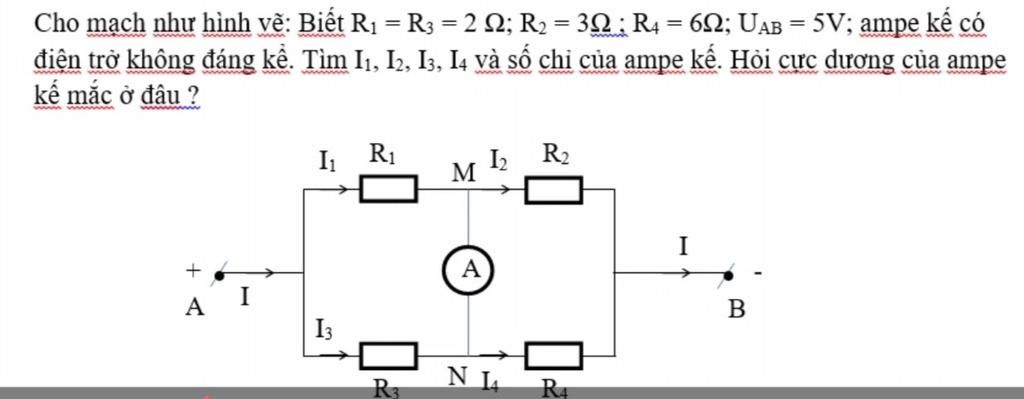

Mạch gồm: (R1//R3) nt (R2 // R4)

Điện trở tương đương:

\(\begin{array}{l}
{R_{13}} = \dfrac{{{R_1}{R_3}}}{{{R_1} + {R_3}}} = \dfrac{{2.2}}{{2 + 2}} = 1\Omega \\
{R_{24}} = \dfrac{{{R_2}{R_4}}}{{{R_2} + {R_4}}} = \dfrac{{3.6}}{{3 + 6}} = 2\Omega \\
R = {R_{13}} + {R_{24}} = 1 + 2 = 3\Omega
\end{array}\)

Cường độ dòng điện mạch chính:

\(I = \dfrac{U}{R} = \dfrac{5}{3}A\)

Cường độ dòng điện qua cách điện trở là:

\(\begin{array}{l}
{R_1} = {R_3} \Rightarrow {I_1} = {I_3} = \dfrac{I}{2} = \dfrac{5}{6}A\\
{R_4} = 2{R_2} \Rightarrow {I_2} = 2{I_4} = \dfrac{{2I}}{3} = \dfrac{{10}}{9}A\\
 \Rightarrow {I_4} = \dfrac{5}{9}A
\end{array}\)

Vì \({I_2} > {I_1}\) nên cường độ dòng điện qua ampe kế từ N đến M.

\({I_A} = {I_2} - {I_1} = \dfrac{{10}}{9} - \dfrac{5}{6} = \dfrac{5}{{18}}A\)

Vậy cực dương ampe kế mắc với N
