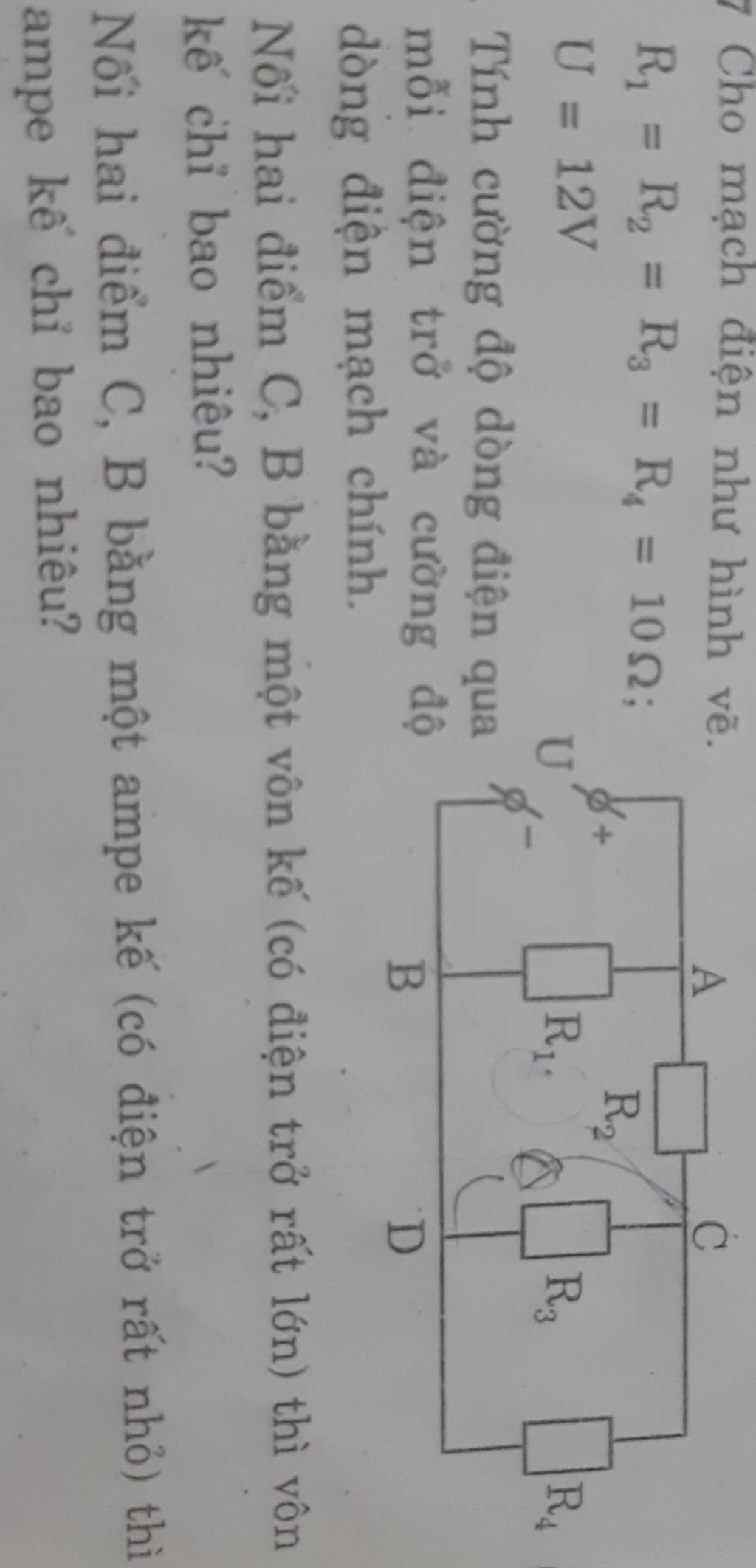

7 Cho mạch điện như hình vẽ. A R, = R2 = R, = R, = 102; %3D %3D %3D R2 R1. U = 12V R3 Tính cường độ dòng điện qua mỗi điện trở và cường độ dòng điện mạch c
Lời giải 1 :
b) Khi nối B, C bằng 1 vôn kế( có điện trở rất lớn )⇒ bỏ đoạn mạch chứa vôn kế
Mạch có cấu tạo: R1//[R2 nt(R3//R4)]⇒U1=U2-34=U=12V
Ta có:
R2-34=R2+$\frac{R3.R4}{R3+R4}$ =10+$\frac{10.10}{10+10}$ =15 ôm
Cường độ dòng điện chạy qua R2-34 là:
I=$\frac{U2-34}{R2-34}$ =$\frac{12}{15}$ =0,8A
Số chỉ của vôn kế là:
Ubc=U3=U4=U2-34-I.R2=12-0,8.10=4V
c) Khi nối B,C bằng 1 ampe kế ( có điện trở rất nhỏ)⇒ chập B với C
Mạch có cấu tạo: R1//R2⇒U1=U2=U=12V
Số chỉ của ampe kế là
Ia=I2=$\frac{U2}{R2}$ =$\frac{12}{10}$ =1,2A
