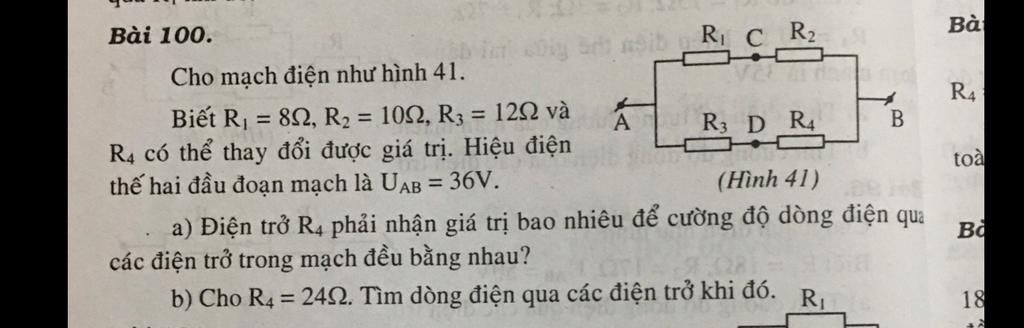

Bài 100. Bà oy bh noib R, C R2 Cho mạch điện như hình 41. R4 Biết R = 82, R2 = 102, R3 = 122 và R4 có thể thay đổi được giá trị. Hiệu điện thế hai đầu đoạn
Lời giải 1 :
Đáp án:
`a) \ R_4=6 \ \Omega`
`b) \ I_1=I_2=2A, I_3=I_4=1A`
Giải:
a) Vì `R_1 \ nt \ R_2` và `R_3 \ nt \ R_4` nên
`I_1=I_2=I_{12}`
`I_3=I_4=I_{34}`
Để cường độ dòng điện qua các điện trở trong mạch đều bằng nhau thì `I_{12}=I_{34}`
→ `\frac{U_{12}}{R_{12}}=\frac{U_{34}}{R_{34}}`
Mà `U_{12}=U_{34}=U_{AB}=36V`
→ `R_{12}=R_{34}`
→ `R_1+R_2=R_3+R_4`
→ `8+10=12+R_4`
→ `R_4=6 \ (\Omega)`
`b) \ R_{34}=R_3+R_4=12+24=36 \ (\Omega)`
Cường độ dòng điện qua các điện trở:
`I_1=I_2=I_{12}=\frac{U_{12}}{R_{12}}=\frac{36}{18}=2 \ (A)`
`I_3=I_4=I_{34}=\frac{U_{34}}{R_{34}}=\frac{36}{36}=1 \ (A)`
