CHÚC BẠN HỌC TỐT !!!!!!!!!!!

Đáp án:

$R_{AB} = 6 (\Omega); I_A = 3,2 (A)$

Giải thích các bước giải:

        $R_1 = R_2 = R_3 = R_4 = R_5 = R = 10 (\Omega)$

        $U_{AB} = 24 (V)$

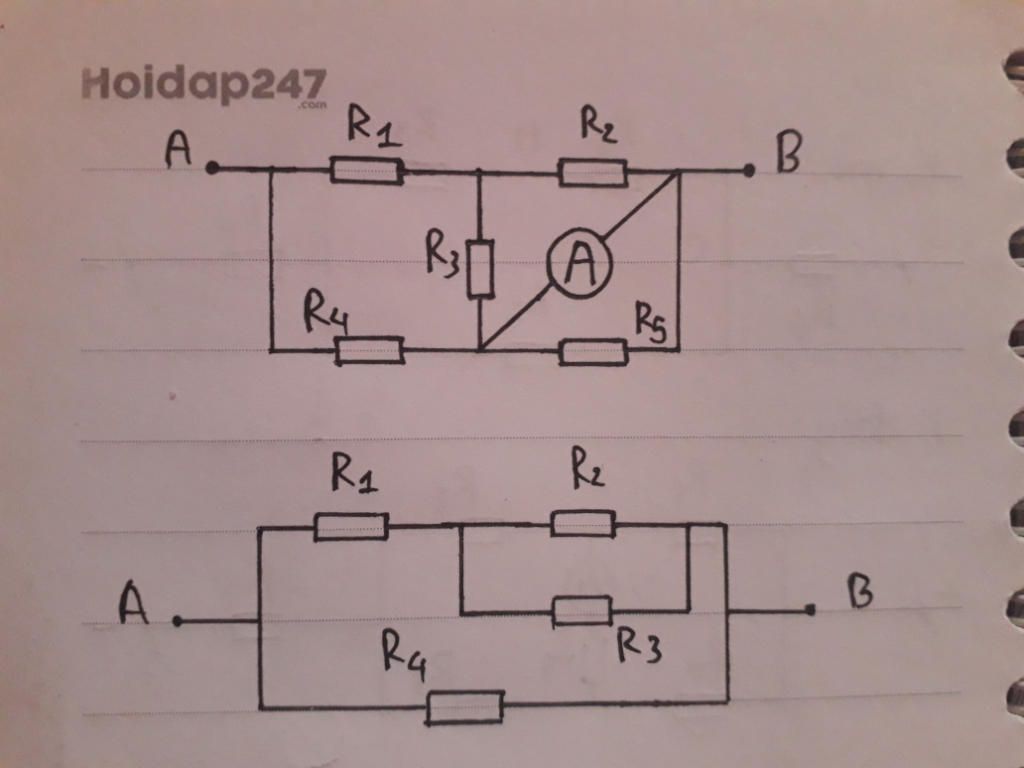

Sơ đồ mạch điện:

        $[R_1$ $nt$ $(R_2 // R_3)] // R_4$

        `R_{123} = R_1 + {R_2R_3}/{R_2 + R_3}`

                  `= 10 + {10.10}/{10 + 10} = 15 (\Omega)`

Điện trở tương đương của đoạn mạch $AB$ là:

        `R_{AB} = {R_{123}R_4}/{R_{123} + R_4} = {15.10}/{15 + 10} = 6 (\Omega)`

Ta có:

        `U_{123} = U_4 = U_{AB} = 24 (V)`

        `I_1 = I_2 + I_3 = U_{123}/R_{123} = 24/15 = 1,6 (A)`

        `I_4 = U_4/R_4 = 24/10 = 2,4 (A)`

Vì $U_2 = U_3$ và $R_2 = R_3$

`\to I_2 = I_3 = I_1/2 = {1,6}/2 = 0,8 (A)`

Số chỉ của ampe kế là:

        `I_A = I_3 + I_4 = 0,8 + 2,4 = 3,2 (A)`
