Câu hỏi :

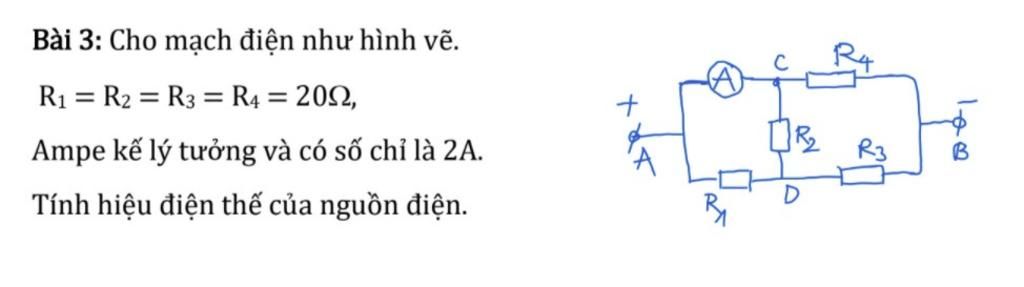

mọi người giúp em câu này với ạ, em cần gấp trước 5 giờ


Lời giải 1 :

Đáp án:

U = 60V

Giải thích các bước giải:

Điện trở R123 là:
${R_{123}} = {R_1} + \dfrac{{{R_2}{R_3}}}{{{R_2} + {R_3}}} = 20 + \dfrac{{20.20}}{{20 + 20}} = 30\Omega $

Cường độ dòng điện qua điện trở R2 là:

$\begin{array}{l}
{I_{123}} = \dfrac{{{U_{AB}}}}{{{R_{123}}}} = \dfrac{U}{{30}}\\
 \Rightarrow {I_2} = \dfrac{{{R_3}}}{{{R_2} + {R_3}}}.{I_{123}} = \dfrac{{20}}{{20 + 20}}.\dfrac{U}{{30}} = \dfrac{U}{{60}}
\end{array}$

Cường độ dòng điện qua điện trở R4 là:
${I_4} = \dfrac{{{U_{AB}}}}{{{R_4}}} = \dfrac{U}{{20}}$

Hiệu điện thế hai đầu đoạn mạch là:
$\begin{array}{l}
{I_A} = {I_4} - {I_2} = \dfrac{U}{{20}} - \dfrac{U}{{60}} = 2\\
 \Leftrightarrow \dfrac{{2U}}{{60}} = 2 \Rightarrow U = 60V
\end{array}$

Thảo luận

-- Chiều dòng điện là từ A đến B mà bạn
-- Mình nghĩ là IA=I4-I1 hoặc bằng I4+I2 chứ
-- À k sorry bạn mình nhìn lộn hình
-- Không có gì bạn nhé.^^

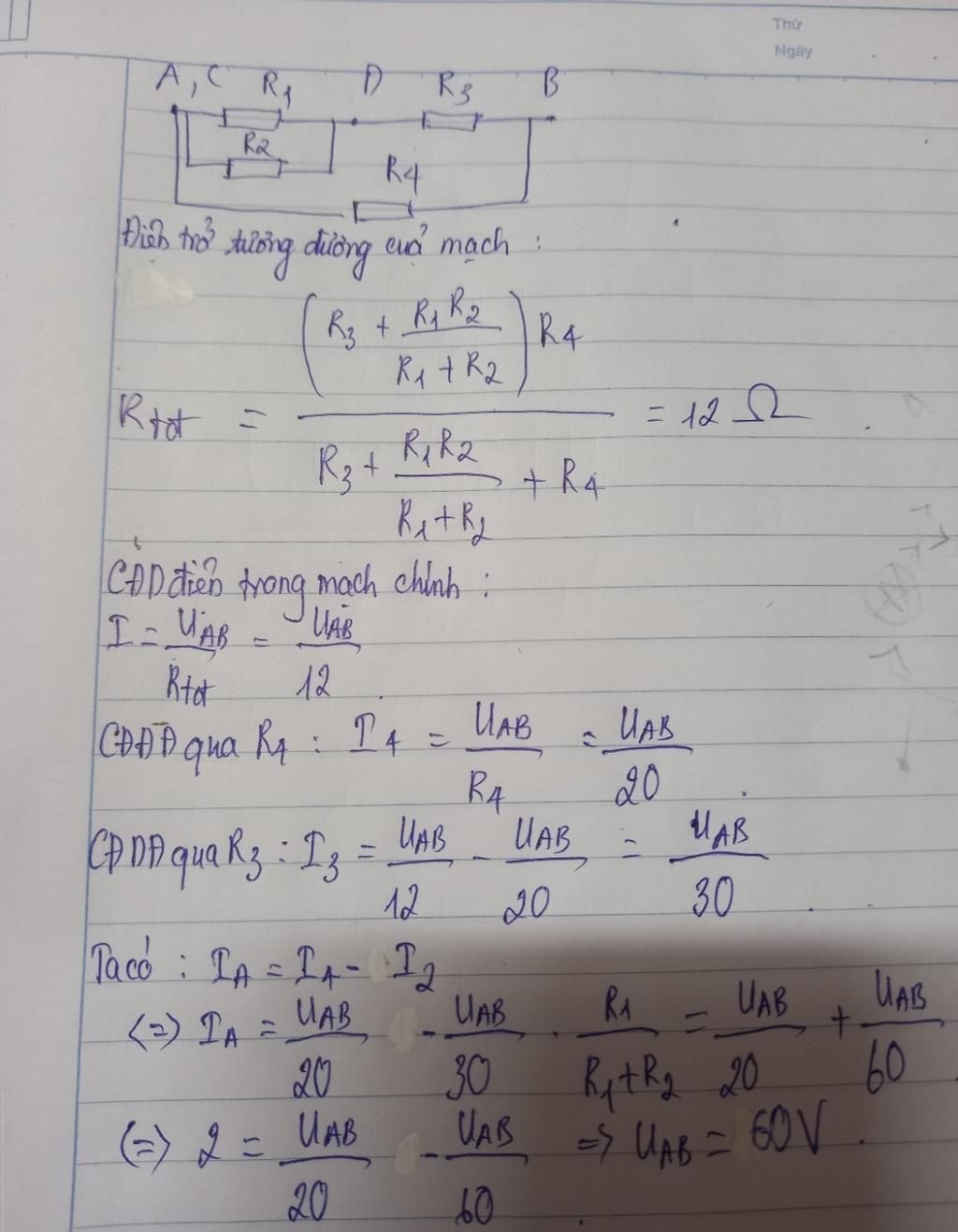

Lời giải 2 :

Bạn k hiều rõ chỗ nào thì bảo tui nhé😇 CHÚC BẠN HỌC TỐT😉
