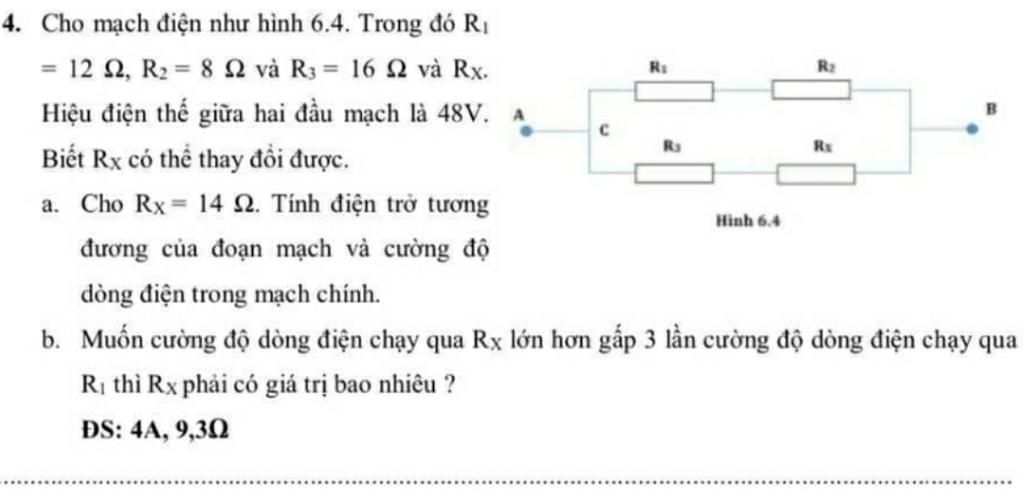

4. Cho mạch điện như hình 6.4. Trong đó R1 = 12 2, R2 = 8 Q và R3 = 16 Q và Rx. Hiệu điện thế giữa hai đầu mạch là 48V. A Biết Rx có thể thay đổi được. R:
Lời giải 1 :
chúc bạn mạnh khỏe, có nhiều may mắn và học giỏi
cho mình hay nhất nhé mình cảm ơn bạn nhiều ❤️️❤️️❤️️
Thảo luận
Lời giải 2 :
Đáp án:
Giải:

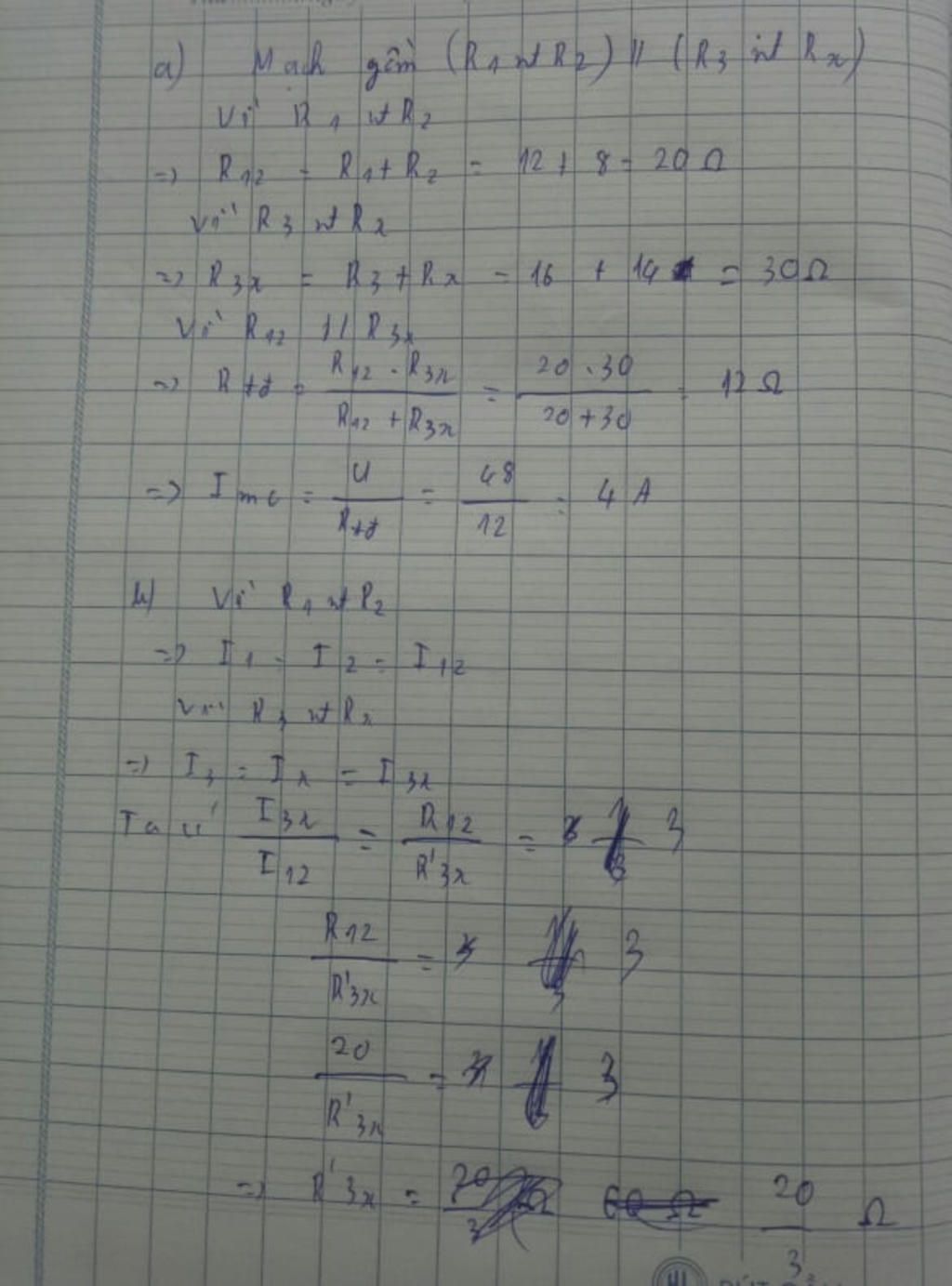

`R_{12}=R_1+R_2=12+8=20 \ (\Omega)`
a) `R_{3x}=R_3+R_x=16+14=30 \ (\Omega)`
Điện trở tương đương của đoạn mạch:
`R_{td}=\frac{R_{12}R_{3x}}{R_{12}+R_{3x}}=\frac{20.30}{20+30}=12 \ (\Omega)`
Cường độ dòng điện trong mạch chính:
`I=\frac{U}{R_{td}}=\frac{48}{12}=4 \ (A)`
b) Vì `R_{12} \ nt \ R_{3x}` nên `U_{12}=U_{3x}`
→ `I_{12}R_{12}=I_{3x}R_{3x}`
→ `R_{12}=3R_{3x}`
→ `R_{3x}=\frac{R_{12}}{3}=\frac{20}{3} \ (\Omega)`

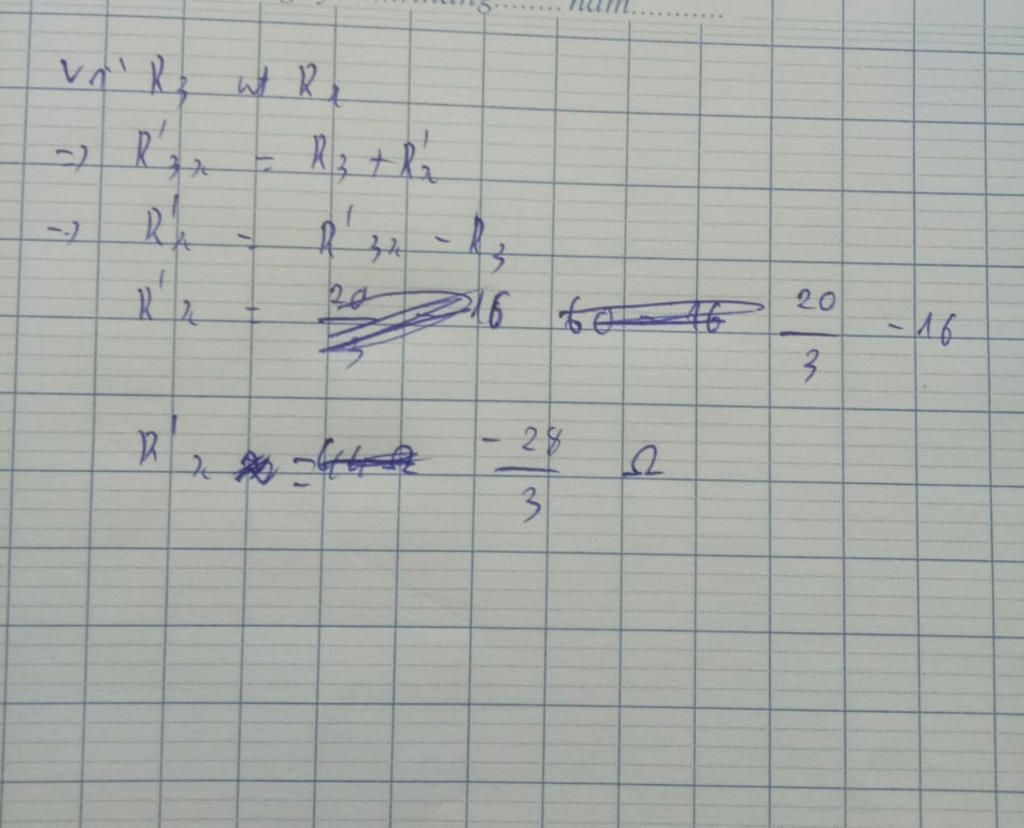

→ `R_x=R_{3x}-R_3=\frac{20}{3}-16=-\frac{28}{3}` → Đề sai
