Đáp án:

$\begin{array}{l}
{R_{td}} = 6\Omega \\
{I_A} = 1,5A
\end{array}$

Giải thích các bước giải:

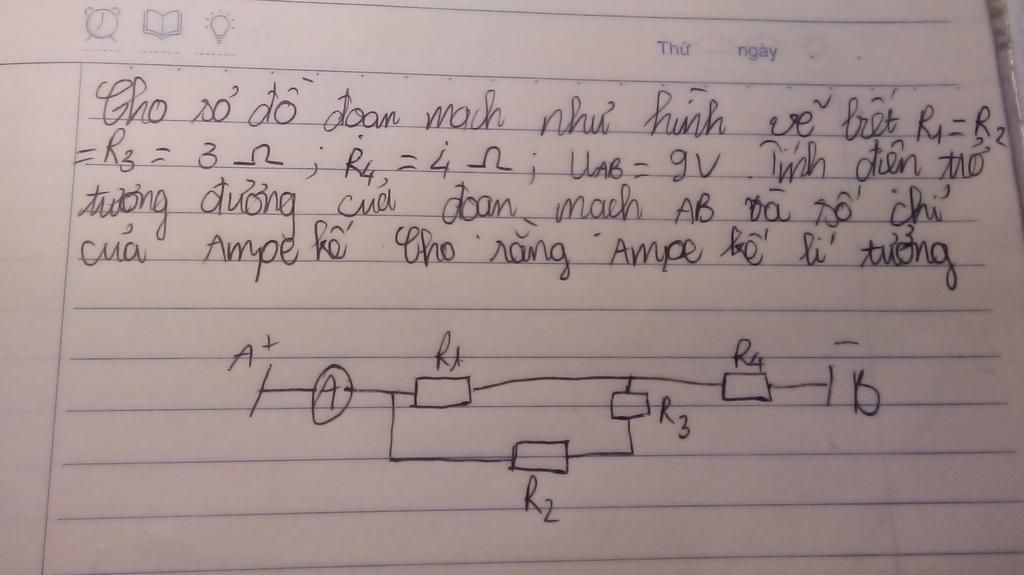

Điện trở tương đương của đoạn mạch là:
${R_{td}} = \dfrac{{{R_1}\left( {{R_2} + {R_3}} \right)}}{{{R_1} + {R_2} + {R_3}}} + {R_4} = \dfrac{{3\left( {3 + 3} \right)}}{{3 + 3 + 3}} + 4 = 6\Omega $

Số chỉ của ampe kế là:
${I_A} = {I_m} = \dfrac{{{U_{AB}}}}{{{R_{td}}}} = \dfrac{9}{6} = 1,5A$

Ta có: $R_{123}$ = $\frac{R_{1}.(R_{2}+R_{3})}{R_{1}+R_{2}+R_{3}}$ = $\frac{3.(3+3)}{3+3+3}$= 2 $\Omega$

⇒   Điện trở tương đương:

      $R_{AB}$ = $R_{4}$ + $R_{123}$ = 4+2 = 6 $\Omega$

⇒   Số chỉ Ampe kế:

      $I_{A}$= $\frac{U_{AB}}{R_{AB}}$= $\frac{9}{6}$ = 1,5 $\Omega$

                                            Chúc bạn học tốt! Xin vote~~
