Đáp án:

$a) R_{AB} = \dfrac{40}{9} (\Omega)$

$b) I_A = 2,25 (A); I_{A1} = 1,25 (A); I_{A2} = 2 (A)$

Giải thích các bước giải:

        $R_1 = R_2 = 10 (\Omega)$

        $R_3 = R_4 = 20 (\Omega)$

        $U_{AB} = 10 (V)$

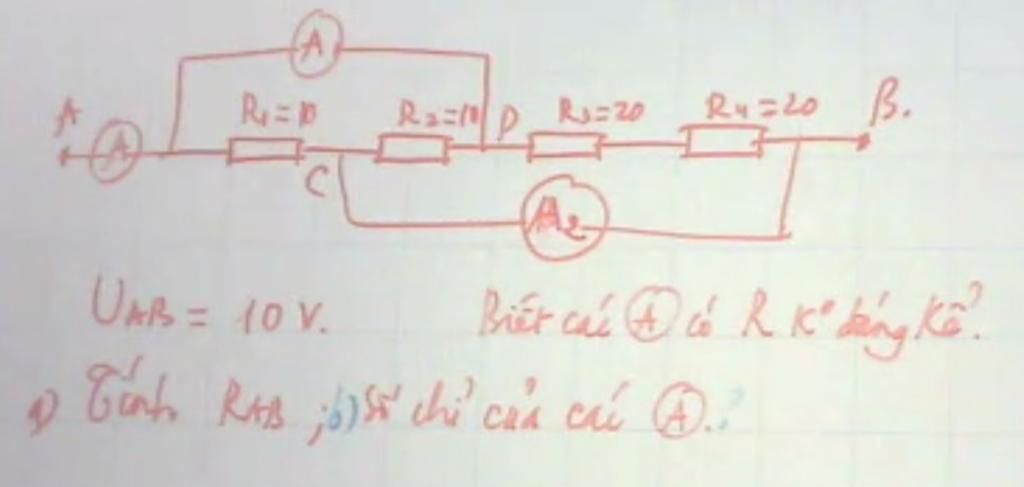

Sơ đồ mạch điện: $R_1 // R_2 // (R_3$ $nt$ $R_4)$

$a)$

Ta có:

        `1/R_{AB} = 1/R_1 + 1/R_2 + 1/{R_3 + R_4}`

                 `= 1/10 + 1/10 + 1/{20 + 20}`

                 `= 9/40`

`<=> R_{AB} = 40/9 (\Omega)`

$b)$

        `U_1 = U_2 = U_{34} = U_{AB} = 10 (V)`

Cường độ dòng điện qua các điện trở là:

        `I_1 = U_1/R_1 = 10/10 = 1 (A)`

        `I_2 = U_2/R_2 = 10/10 = 1 (A)`

        `I_3 = I_4 = U_{34}/{R_3 + R_4}`

            `= 10/{20 + 20} = 0,25 (A)`

Số chỉ của các ampe kế là:

        `I_A = I_1 + I_2 + I_3 = 1 + 1 + 0,25`

             `= 2,25 (A)`

        `I_{A1} = I_2 + I_3 = 1 + 0,25 = 1,25 (A)`

        `I_{A2} = I_1 + I_2 = 1 + 1 = 2 (A)`
