Giúp với ạ camon nhiều : Có hai điện trở R1 = 10 Ω mắc song song với R2 = 30 Ω vào giữa hai điểm có hiệu điện thế U = 12 V. a) Hãy vẽ sơ đồ mạch điện. Tính điện trở tương đương đoạn mạch? b) Tính cường độ dòng điện qua mỗi điện trở và qua toàn mạch? c) Biết R2 làm bằng nicrom có ρ = 1,1.10-6 Ω.m và chiều dài 2 m. Tính đường kính tiết diện dây quấn R2?
Lời giải 1 :
Đáp án:
a) Rtđ=7,5Ω
b) I=1,6A
I1=1,2A
I2=0,4A
c)
Giải thích các bước giải:

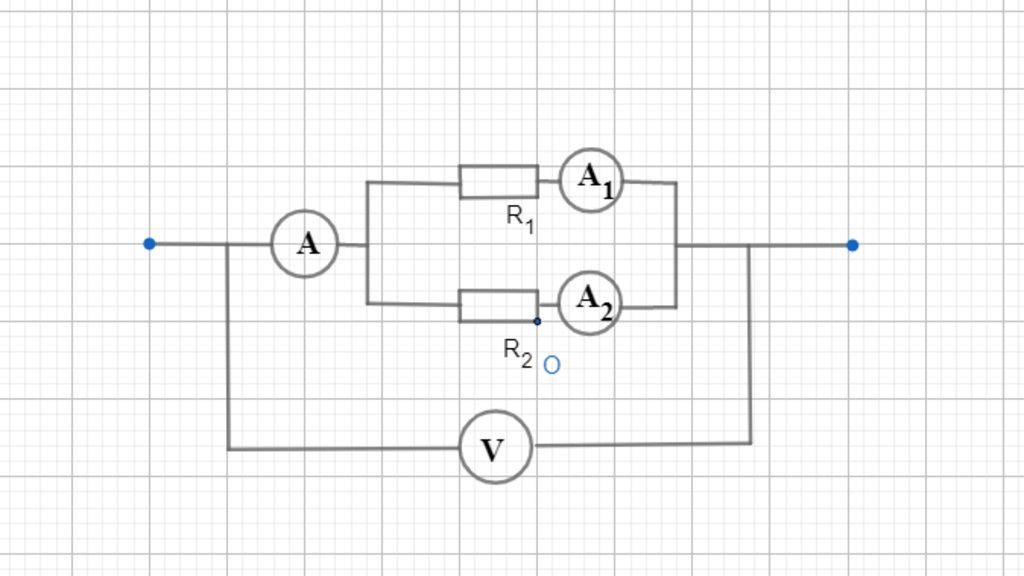

Sơ đồ mạch điện: (trong hình)
Thảo luận
Lời giải 2 :
Đáp án:
a) $R_{td}=7,5\Omega$
b) $I_1=1,2A$
`I_2=0,4A`
`I=1,6A`
c) `d=0,305mm`
Giải thích các bước giải:
a) sđmđ: $R1//R2$
điện trở tương đương đoạn mạch là:
`R_{td}={R_1.R_2}/{R_1+R_2}={10.30}/{10+30}=7,5\Omega`
b) `U_1=U_2=U=12V`
cường độ dòng điện qua mỗi điện trở là:
`I_1=U/R_1=12/10=1,2A`
`I_2=U/R_2=12/30=0,4A`
cường độ dòng điện qua toàn mạch là:
`I=I_1+I_2=1,2+0,4=1,6A`
c) tiết diện của dây quấn R2 là:
`S={p.l}/R_2={1,1.10^-6 .2}/30=7,3.10^-8 (m^2)`
đường kính tiết diện dây quấn R2 là:
`S=\frac{d^2}{4}.3,14`
`=>d=``\sqrt{{4S}/{3,14}}=sqrt{{4.7,3.10^-8}/{3,14}``=3,05.10^-4 (m)=0,305 (mm)`
