Đáp án:

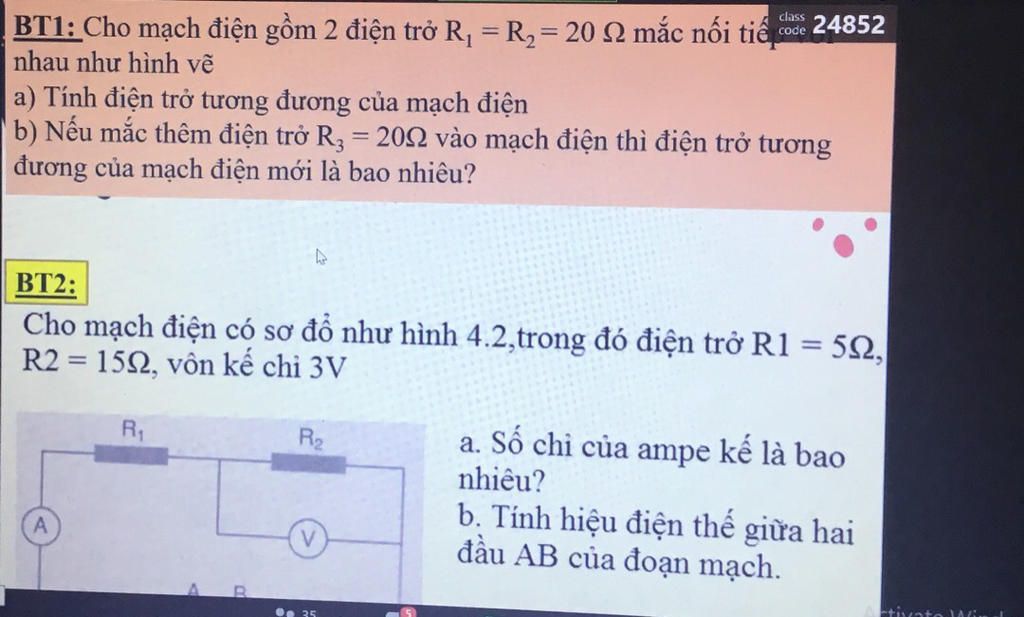

 Bài 1.

a. Điện trở tương đương của đoạn mạch là:

   $R_{tđ} = R_1 + R_2 = 20 + 20 = 40 (\Omega)$

b. Nếu mắc thêm điện trở $R_3$ nối tiếp vào mạch thì điện trở tương đương của đoạn mạch lúc này là:

  $R_{tđ} ' = R_1 + R_2 + R_3 = 20 + 20 + 20 = 60 (\Omega)$

Bài 2.

a. Mạch điện gồm hai điện trở mắc nối tiếp.

Cường độ dòng điện chạy qua $R_2$ là:

    $I_2 = \dfrac{U_2}{R_2} = \dfrac{3}{15} = 0,2 (A)$

Vì mạch nối tiếp nên:

      $I = I_1 = I_2 = 0,2 (A)$

Vậy Ampe kế chỉ 0,2A.

b. Điện trở tương đương của đoạn mạch là:

   $R_{tđ} = R_1 + R_2 = 5 + 15 = 20 (\Omega)$

Hiệu điện thế giữa hai đầu đoạn mạch là:

    $U = I.R_{tđ} = 20.0,2 = 4 (V)$

Giải thích các bước giải:



Giải thích các bước giải:

1/. Tóm tắt:

 $R1$ nt $R2$

$U=120V$

$R1=R2=10$Ω

a/. $Rtd1=?$Ω

b/. $R3=10$Ω

$Rtd2=?$Ω

Giải:

a/. Vì $R1$ nt $R2$ , nên

Điện trở tương đương của đoạn mạch là:

$Rtd1=R1+R2=20+20=40$Ω

b/. ** Nếu R3 mắc nối tiếp vào đoạn mạch theo dạng: $R1$ nt $R2$ nt $R3$, thì:

Điện trở tương đương của đoạn mạch lúc này là:

$Rtd2=R1+R2+R3=20+20+20=60$Ω

** Nếu R3 mắc song song vào đoạn mạch theo dạng: $R3$ // ($R1$ nt $R2$), thì:

Điện trở tương đương của đoạn mạch lúc này là:

$R'td2=$ `(Rtd1.R3)/(Rtd1+R3)` = `(40.20)/(40+20)` $≈13,33$Ω

2/.

$R1$ nt $R2$

$U2=3V$

$R1=5$Ω

R2=15$Ω

$I2=?A$

$UAB=?V$

Giải:

a/. Vì $R1$ nt $R2$ , nên

Điện trở tương đương của đoạn mạch là:

$Rtd1=R1+R2=5+15=20$Ω

Số chỉ của ampe kế là:

$I2=Imạch=$ `(U2)/(R2)` = `3/(15)` $=0,2A$

Vậy số chỉ của ampe kế là 0,2A

Hiệu điện thế giữa 2 đầu AB của đoạn mạch là:

$UAB=Imạch.Rtd=0,2.20=4V$

Chúc bạn học tốt
