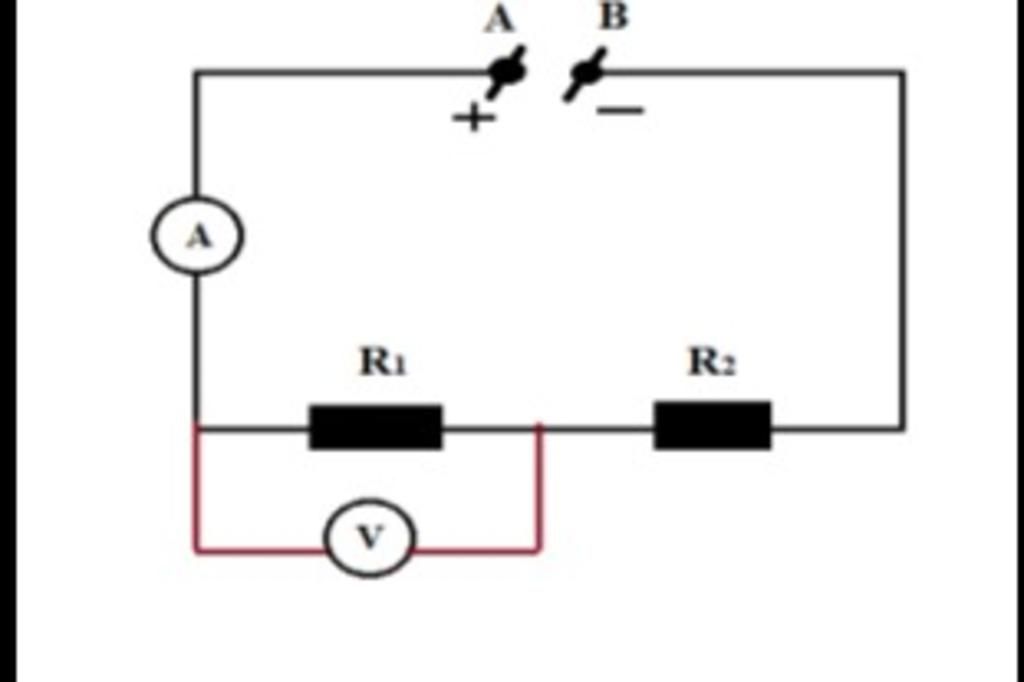

Cho mạch điện AB có sơ đồ như hình bên. Cho biết: - Số chỉ của vôn kế 7,2V - Điện trở R1 là 18Ω, điện trở R2 là 6Ω. Trong đoạn mạch AB, ta thay điện trở R1 bằng điện trở R3 . Lúc này hiệu điện thế giữa hai đầu điện trở R3 bằng 25% hiệu điện thế giữa hai đầu điện trở R2 . - Tính điện trở tương đương của đoạn mạch AB. - Tính số chỉ của ampe kế, của vôn kế lúc này là bao nhiêu?
Lời giải 1 :
Cường độ dòng điện qua `R_1` là:
`I_1 = U_1/R_1 = 7,2/18 =0,4A`
Mà `R_1 nt R_2` nên I = I_1 = I_2 = 0,4 A`
Hiêụ điện thế hai đầu `R_2` là:
`U_2 = I_2 . R_2 = 0,4 . 6 = 2,4 V`
Hiệu điện thế hai đầu `R_3` là:
`U_3 = 25% . 2,4 = 0,6 V`
Hiệu điên thế toàn mạch là: `U = U_1 + U_2 = 7,2 + 2,4 = 9,6 V`
Cường độ dòng điện qua `R_3` là:
`I = I_2 = I_3 = (9,6 - 0,6)/6 = 1,5 A`
Điện trơt tương đương laf:
`R_(tđ) = R_2 + R_3 = 6 + (0,6/1,5) = 6,4 Omega`
Vậy...
