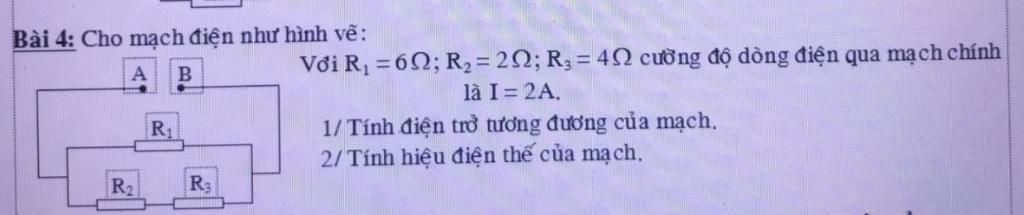

Bài 4: Cho mạch điện như hình vẽ: Với R =62; R2= 20; R3= 42 cưong đo dòng điện qua mạch chính A là I= 2A. 1/ Tính điện trở tương đuong của mạch. 2/ Tính hi
Lời giải 1 :
Đáp án:
$a. R_{td} = 3\Omega$
$b. U = 6V$
Giải thích các bước giải:
a. Điện trở tương đương của đoạn mạch là:
$R_{td} = \dfrac{R_{1}\left( R_{2}+R_{3} \right)}{R_{1}+R_{2}+R_{3}} = \dfrac{6\left( 2+4 \right)}{6+2+4} = 3\Omega$
b. Hiệu điện thế hai đầu đoạn mạch là:
$U = IR_{td} = 2. 3 = 6V$
Thảo luận
Lời giải 2 :
Sơ đồ mạch điện: $R_1//(R_2nt R_3)$
1/ Điện trở tương đương của đoạn mạch là:
$R_{td}=\dfrac{R_1(R_2+R_3)}{R_1+R_2+R_3}=\dfrac{6(2+4)}{6+2+4}=3(\Omega)$
Vậy điện trở tương đương của đoạn mạch là $R_{td}=3\Omega$
2/ Hiệu điện thế giữa hai đầu đoạn mạch là:
$U=IR_{td}=2.3=6(V)$
Vậy hiệu điện thế giữa hai đầu đoạn mạch là $6V$
