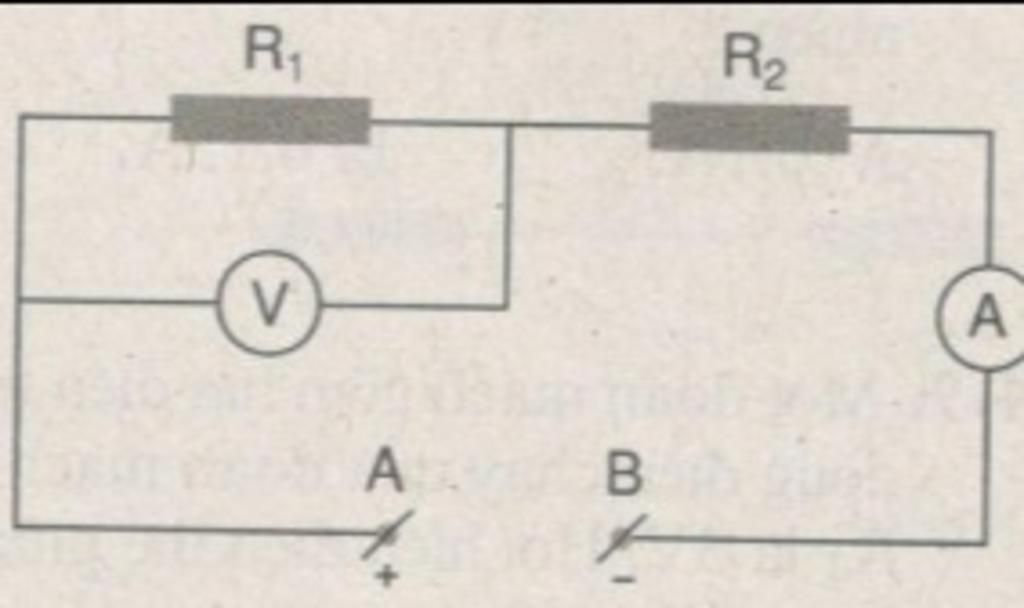

Cho mạch điện có sơ đồ như hình 4.1, trong đó điện trờ R1 = 10Ω, R2 = 20Ω, hiệu điện thế giữa hai đầu đoạn mạch AB bằng 12V. a. Số chỉ của vôn kế và ampe kế là bao nhiêu ? b. Chỉ với hai điện trở trên đây, nêu hai cách làm tăng cường độ dòng điện trong mạch lên gấp ba lần (có thế thay đổi UAB).
Lời giải 1 :
Đáp án
Điện trở tương đương là:
Rtd = R1 + R2= 10 + 20= 30Ω
Cường độ dòng điện trong mạch là:
I=UAB/Rtd=12/30= 0,4 A.
số chỉ của vôn kế là:
U= I.R1=0,4. 10= 4V
Vậy số chỉ của vôn kế là , ampe kế là
b.
Cách 1:
Giữ nguyên hai điện trở mắc nối tiếp nhưng tăng hiệu điện thế của đoạn mạch lên gấp 3 lần
Cách 2:
Giảm điện trở tương đương của toàn mạch đi 3 lần bằng cách chỉ mắc điện trở R1 =10Ω ở trong mạch, giữ hiệu điện thế như ban đầu.
Thảo luận
Lời giải 2 :
a) Điện trở tương đương là:
`R_(tđ) = R_1 + R_2 = 10 + 20 = 30 Omega`
Số chỉ Ampe kế là:
`I = I_1 =I_2 = U/R = 12: 30 = 0,4 A`
Số chỉ của vôn kế là:
`U_2 = I.R_2 = 0,4 . 10 = 4V`
b) Tăng U 3 lần giữ nguyên R, I sẽ tăng 3 lần
`I = U'/R = (3 . 12)/30 => I = 1,2 A = 3I`
Chỉ mắc điện trở `10 Omega`
`I' = U/R_1 = 12: 10 = 1,2A = 3I`
