Đáp án:

Giải thích các bước giải:

Tóm tắt:

`R_1=3\Omega`

`R_2=7,5\Omega`

`R_3=15\Omega`

`U=24V`

-------------

GIẢI

ĐIện trở tương đương của mạch là:

`R_{tđ}=R_1+{R_2.R_3}/{R_2+R_3}=3+{7,5.15}/{7,5+15}=8\Omega`

Cường độ dòng điện của mạch là:

`I_1=I_{2,3}=I=U/R_{tđ}=24/8=3A`

Hiệu điện thế đầu `R_{2,3}` là :

`U_{2,3}=U_2=U_3=I_{2,3}.R_{2,3}=3.5=15V`

`U_1=I_1.R_1=3.3=9V`

`#Rùa`

Đáp án:

 ↓↓↓↓↓

Giải thích các bước giải:

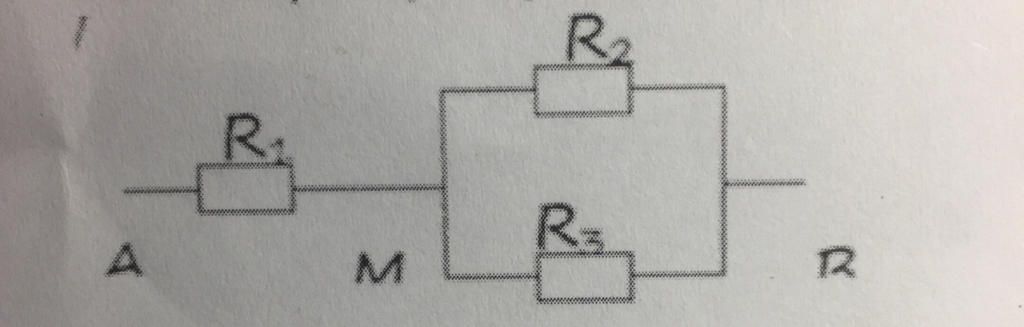

 Mạch gồm : `R_1 nt (R_2 //// R_3)`

`a)` Vì `R_2 //// R_3`

`->R_{23}=(R_2 * R_3)/(R_2 +R_3)=(7,5*15)/(7,5+15)=5` `(\Omega)`

Điện trở tương đương của mạch điện là :

`R_{tđ}=R_1 +R_{23}=3+5=8` `(\Omega)`

`b) I_m=(U_m)/(R_{t đ})=24/8=3` `(A)`

`-> I_m=I_1=I_{23}=3` `(A)`

`->U_{23}=I_{23}*R_{23}=3*5=15` `(V)`

`->U_{23}=U_2=U_3=15` (V)

`->I_2=(U_2)/(R_2)=15/(7,5)=2` (A)

    `I_3=(U_3)/(R_3)=15/15=1` (A)

Vậy `I_1=3` (A) ; `I_2=2` (A) ; `I_3=1` (A)

`c)` Ta có :

`U_1=I_1 *R_1=3*3=9` (V)

`U_{23}=U_2=U_3=15` (V)

Vậy `U_1=9` (V) ; `U_2=U_3=15` (V)
