Đáp án:



Giải thích các bước giải:

 Tóm tắt
`R_1=12\Omega`
`R_2=8\Omega`
`R_3=20\Omega`
`I=0,4A`
________________
                                    GIẢI

Giá trị điện trở `R_{12}` là;
`R_{12}=R_1+R_2=12+8=20\Omega`

Điện trở tương đương của mạch là:

`R_{tđ}={R_{12}.R_3}/{R_{12}+R_3}={20.20}/{20+20}=400/40=10\Omega`

Hiệu điện thế qua mạch là:
`U_{12}=U_3=U=I.R_{tđ}=0,4.10=4V`

Cường độ dòng mạch rẽ `R_{12}` là:
`I_1=I_2=I_{12}=U_{12}/R_{12}=4/20=0,2A`

`->I_3=I-I_{12}=0,4-0,2=0,2A`

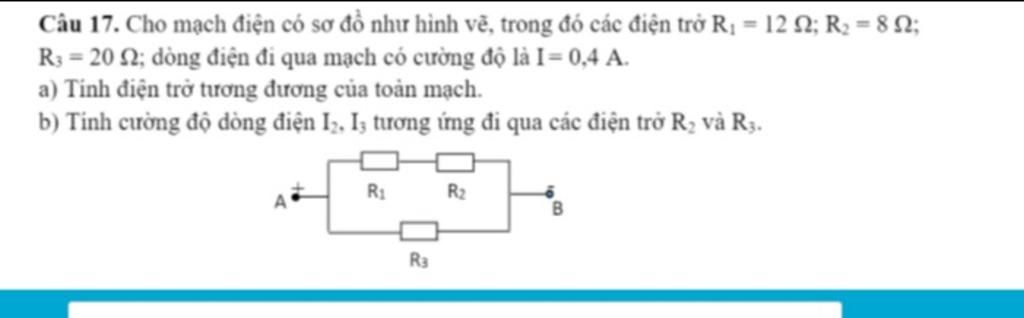

$(R_1ntR_2)//R_3$

`R_1=12\Omega`

`R_2=8\Omega`

`R_3=20\Omega`

`I=0,4A`

--------------

a) `R_{td}=?`

b) `I_2, I_3=?`

a) `R_{12}=R_1+R_2=12+8=20\Omega`

điện trở tương đương của mạch là:

`R_{td}={R_3.R_{12}}/{R_3+R_{12}}={20.20}/{20+20}=10\Omega`

b) hiệu điên thế giữa hai đầu điện trở `R_3` là:

`U_3=U=I.R_{td}=0,4.10=4V`

cường độ dòng điện qua điện trở `R_3` là:

`I_3=U_3/R_3=4/20=0,2A`

vì $U_{12}//U_3$ nên `U_{12}=U_3=4V`

cường độ dòng điện qua điện trở `R_2` là:

`I_2=I_{12}=U_{12}/R_{12}=4/20=0,2A`
