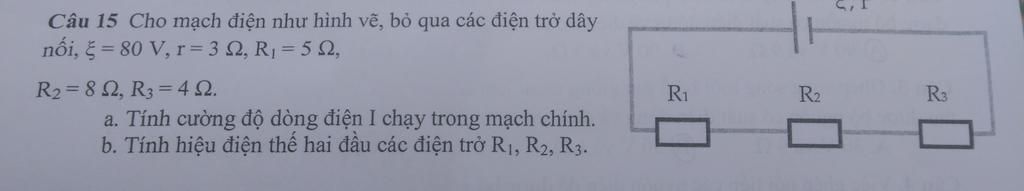

Câu 15 Cho mạch điện như hình vẽ, bỏ qua các điện trở dây nổi, = 80 V, r= 3 2, R= 5 2, R2 8 2, R3= 42. Ri R2 R3 a. Tính cường độ dòng điện I chạy trong mạc
Lời giải 1 :
Đáp án:
a) Mạch: $R_{1}ntR_{2}ntR_{3}$
Điện trở tương đương mạch ngoài là:
`R_{N}=R_{1}+R_{2}+R_{3}=5+8+4=17(\Omega)`
Cường độ dòng điện chạy qua mạch chính là:
`I=\frac{ξ}{R_{N}+r}=\frac{80}{17+3}=4(A)`
b) Hiệu điện thế hai đầu điện trở `R_{1}` là:
`U_{1}=I.R_{1}=4.5=20(V)`
Hiệu điện thế hai đầu điện trở `R_{2}` là:
`U_{2}=I.R_{2}=4.8=32(V)`
Hiệu điện thế hai đầu điện trở `R_{3}` là:
`U_{3}=I.R_{3}=4.4=16(V)`
