Đáp án:

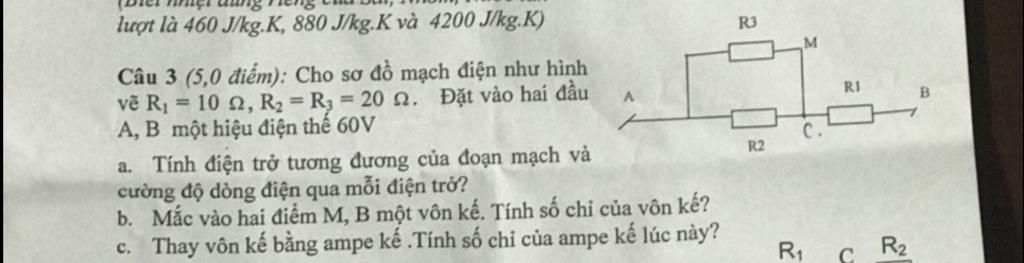

vẽ lại sơ đồ bạn tự vẽ nha

{R_2//R_3}ntR_1

a,`R_{23}={R_2.R_3}/{R_2+R_3}={20.20}/{20+20}=10\Omega`

`=> R_{td}=R_{23}+R_1=10+10=20\Omega`

b, vì mắc vào hai đầu MB nên

`U_V=U_1`

`I=U/R_{td}=60/20=3A`

vì mắc nối tiếp nên `I=I_{23}=I_1=3A`

`=> U_1=I_1.R_1=3.10=30V`

c vì mắc ampe kế vào MB nên cường độ dòng điện đi qua không đáng kể nên thay `R_1=Ampe`

ta có mạch mới ( giống mạch trên nhưng thay `R_1=Ampe`)

`R={R_2.R_3}/{R_2+R_3}={20.20}/{20+20}=10\Omega`

`I=60/10=6A`

vì mắc nối tiếp nên `I=I_A=6A`

chúc bạn học tốt nà

Giải thích các bước giải:



a) `R_(tđ) = R_(23) + R_1`

`=> R_(tđ) = 1/(1/R_2 + 1/R_3) + R_1`

Thay `R_1 = 10Omega, R_2 = R_3 = 20 Omega`

`=> R_(tđ) = 1/(1/20 + 1/20) + 10`

`=> R_(tđ) = 10 + 10 = 20 Omega`

b) Mắc vôn kế vào 2 điểm M và B

`=> U_V = U_(MB) = U_(MC) + U_(CB)`

Mà `U_(MC) = 0V; U_(CB) = U_(R_1)`

`=> U_V = U_(R_1)`

`I = U/R = 60/20 = 3A`

`=> U_(R_1) = 3*10 = 30V`

`=>` Chỉ số vôn kế là 30V

c)

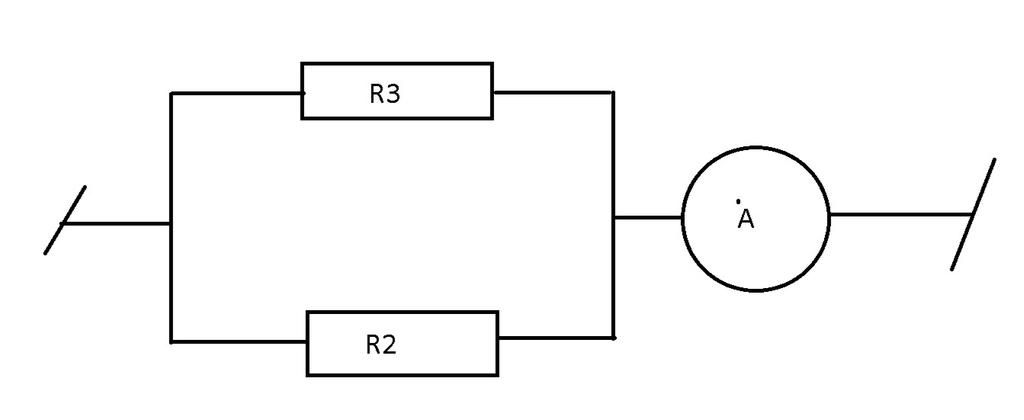

Mắc ampe kế giữa M và B, do điện trở ampe kế không đáng kể => dòng điện sẽ đi qua ampe kế thay vì đi qua `R_1`; lúc này có sơ đồ mạch điện như sau:

`R_(tđ) = 1/(1/R_2 + 1/R_3)`

`=> R_(tđ) = 1/(1/20 + 1/20) = 10 Omega`

`I_A = I = U/R = 60/10`

`=> I_A = 6A`

Chỉ số ampe kế là 6A
