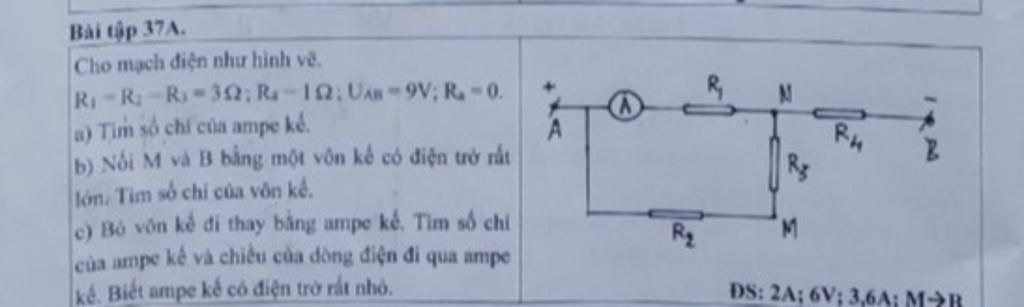

Giúp mình phần cuối với, ý xác định chiều cường độ dòng điện ấy ạ.Bài tập 37A. Cho mạch diện như hình về. R R2 a) Tim số chí của b) Nối M và B bằng một von kế

Câu hỏi :

Giúp mình phần cuối với, ý xác định chiều cường độ dòng điện ấy ạ.


Lời giải 1 :

Vì am pe kế có điện trở rất nhỏ => ta chập M với B

Mạch lúc này có dạng  (r1nt(r3//r4))//r2

R134= 3x1/4+3 =3.75 ( ôm)

=> I134= 2,4 (A)

=> U34 = 2,4 x 0,75=1,8 (v)

=> I3 = 1,8 /3=0,6 (A) và I1 = (9-1,8) / 3 =2,4 (A )

I2 = U /r2 = 9 /3 = 3 (A)

Xét nút N ta thấy I1 > I3 => Nó sẽ đi từ N ->M

Xét nút M t thấy có I3 +I2 đều đi đến nút M và đi ra chỉ có Ia

=> Ia = I3+I2 = 3,6 ( A ) và sẽ đi từ M đến B

Thảo luận

-- Cảm ơn bạn nhiều
