CHÚC BẠN HỌC TỐT !!!!!!!!!!!!!

Đáp án:

$4.a) R_1 = 11,25 (\Omega)$

    $b) U = 40 (V)$

    $c) R_x = 26,25 (\Omega); U_V' = 26,25 (V)$

$5. U = 100 (V); R_2 = 15 (\Omega)$

Giải thích các bước giải:

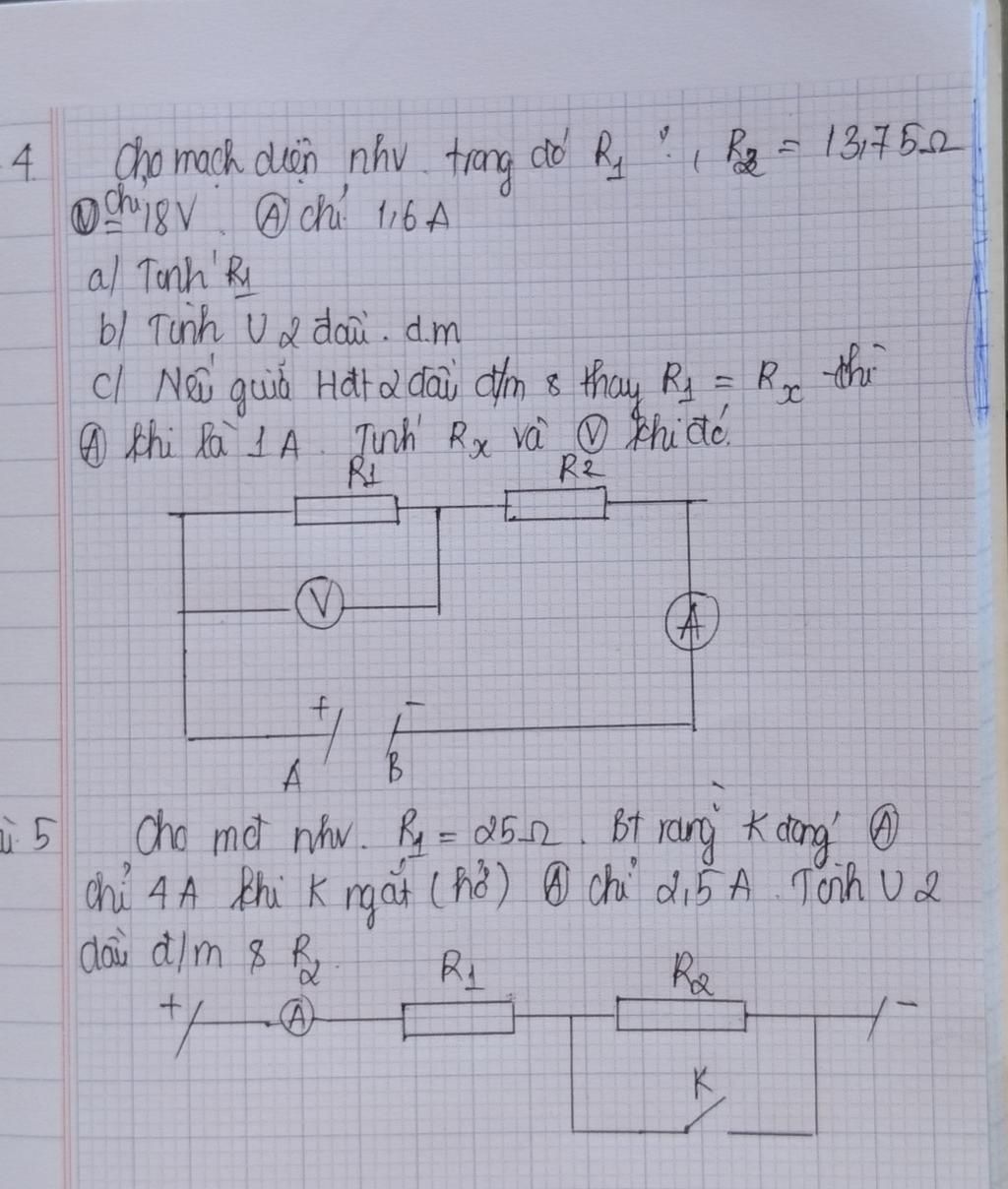

Bài 4:

       $R_2 = 13,75 (\Omega)$

       $U_V = 18 (V)$

       $I_A = 1,6 (A)$

Sơ đồ mạch điện: $R_1$ $nt$ $R_2$

$a)$

      $I_1 = I_2 = I_A = 1,6 (A)$

      $U_1 = U_V = 18 (V)$

Giá trị điện trở $R_1$ là:

      `R_1 = U_1/I_1 = 18/{1,6} = 11,25 (\Omega)`

$b)$

Hiệu điện thế hai đầu đoạn mạch là:

      `U = U_1 + U_2 = I_A(R_1 + R_2)`

          `= 1,6(11,25 + 13,75) = 40 (V)`

$c)$

Thay $R_1$ bằng R_x$ thì $I_A' = 1 (A)$.

Ta có:

      `I_x = I_2' = I_A'`

      `U = U_x + U_2' = I_A'(R_x + R_2)`

`<=> 40 = 1(R_x + 13,75)`

`<=> R_x = 26,25 (\Omega)`

Số chỉ của vôn kế lúc này là:

      `U_V' = U_x = I_xR_x`

              `= 1.26,25 = 26,25 (V)`

Bài 5:

      $R_1 = 25 (\Omega)$

Khi $K$ đóng, mạch chỉ gồm $R_1$.

      $I_1 = I_A = 4 (A)$

Hiệu điện thế hai đầu đoạn mạch là:

      $U = I_1R_1 = 4.25 = 100 (V)$

Khi $K$ ngắt, mạch gồm: $R_1$ $nt$ $R_2$

      `I_1' = I_2' = I_A' = 2,5 (A)`

Ta có:

      $U = U_1 + U_2 = I_A'(R_1 + R_2)$

`<=> 100 = 2,5(R_1 + 25)`

`<=> R_1 = 15 (\Omega)`

Đáp án:

 4.

a. Vì $R_1 nt R_2$ nên:

  $I = I_1 = I_2 = 1,6 (A)$

Vôn kế chỉ 18V nên $U_1 = 18V$

Vậy điện trở $R_1$ là:

     $R_1 = \dfrac{U_1}{I_1} = \dfrac{18}{1,6} = 11,25 (\Omega)$

b. Vì hai điện trở mắc nối tiếp với nhau nên:

  $R_{tđ} = R_1 + R_2 = 11,25 + 13,75 = 25 (\Omega)$

Hiệu điện thế giữa hai đầu đoạn mạch là:

 $U = I.R_{tđ} = 1,6.25 = 40 (V)$

c. Khi thay $R_1 = R_x$ thì ta có:

   $I ' = I_x = I_2 = 1 (A)$

Suy ra: $U_2 = I_2.R_2 = 1.13,75 = 13,75 (V)$

Khi đó: $U_x = U - U_2 = 40 - 13,75 = 26,25 (V)$

Số chỉ của Vôn kế là 26,25V.

Giá trị của điện trở $R_x$ là:

    $R_x = \dfrac{U_x}{I_x} = \dfrac{26,25}{1} = 26,25 (\Omega)$

5.

Khi K đóng, mạch chỉ còn $R_1$ nên ta có:

Hiệu điện thế giữa hai đầu đoạn mạch là:

     $U = 25.4 = 100 (V)$

Khi K mở thì hiệu điện thế giữa hai đầu đoạn mạch không đổi, Ampe kế chỉ 2,5A nên điện trở tương đương của đoạn mạch là:

     $R_{tđ} = \dfrac{U}{I} = \dfrac{100}{2,5} = 40 (\Omega)$

Do hai điện trở mắc nối tiếp với nhau nên:

$R_{tđ} = R_1 + R_2 \to R_2 = R - R_1$

Điện trở $R_2$ là:

   $R_2 = 40 - 25 = 15 (\Omega)$

Hiệu điện thế giữa hai đầu $R_2$ là:

   $U_2 = I_2.R_2 = 15.2,5 = 37,5 (V)$

Giải thích các bước giải:
