CHÚC BẠN HỌC TỐT !!!!!!!!!!!

Đáp án:

$a) R_{AB} = 15 (\Omega)$

$b) I_A = 1,2 (A)$

Giải thích các bước giải:

       $R_1 = 1 (\Omega)$

       $R_2 = 4 (\Omega)$

       $R_3 = 29,2 (\Omega)$

       $R_4 = 30 (\Omega)$

       $U = 30 (V)$

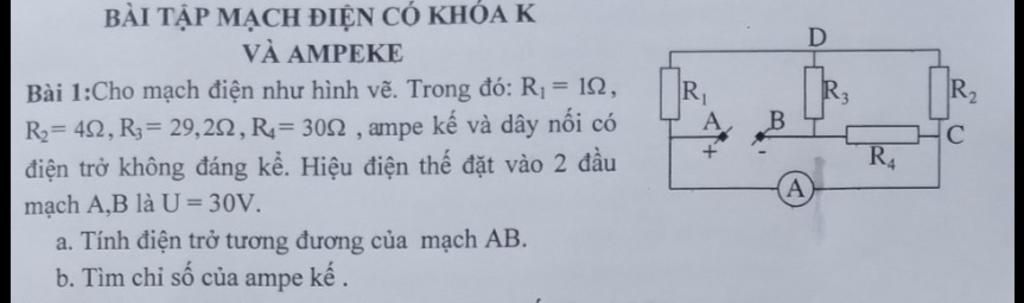

Sơ đồ mạch điện:

       $[(R_1 // R_2)$ $nt$ $R_3] // R_4$

$a)$

       `R_{123} = {R_1R_2}/{R_1 + R_2} + R_3`

                 `= {1.4}/{1 + 4} + 29,2 = 30 (\Omega)`

Điện trở tương đương của mạch $AB$ là:

       `R_{AB} = {R_{123}R_4}/{R_{123} + R_4} = {30.30}/{30 + 30} = 15 (\Omega)`

$b)$

Ta có:

       `U_{123} = U_4 = U = 30 (V)`

       `I_4 = U_4/R_4 = 30/30 = 1 (A)`

       `I_{123} = U_{123}/R_{123} = 30/30 = 1 (A)`

       `I_2 = I_{123}. R_1/{R_1 + R_2} = 1. 1/{1 + 4} = 0,2 (A)`

Số chỉ của ampe kế là:

       `I_A = I_2 + I_4 = 0,2 + 1 = 1,2 (A)`



Đáp án:

a, `R=15\Omega`

b, `I_{A}=1,2A`

Giải thích các bước giải:

 a, Tóm tắt sơ đồ mạch điện:

`[(R_1////R_2)ntR_3]////R_4`

Giá trị điện trở của `R_{12}` là:

`R_{12}=\frac{R_1.R_2}{R_1+R_2}=\frac{1.4}{1+4}=0,8` (`\Omega`)

Giá trị điện trở của `R_{123}` là:

`R_{123}=R_{12}+R_3=0,8+29,2=30` `(\Omega`)

Điện trở tương đương của mạch là:

`R=\frac{R_{123}.R_4}{R_{123}+R_4}=\frac{30.30}{30+30}=15` (`\Omega`)

b, Cường độ dòng điện chạy qua `R_4` là:

`I_4=\frac{U}{R_4}=\frac{30}{30}=1` (`A`)

Cường độ dòng điện chạy qua `R_{123}` là:

`I_{123}=\frac{U}{R_{123}}=\frac{30}{30}=1` (`A`)

Hiệu điện thế hai đầu `R_{12}` là:

`U_{12}=I_{123}.R_{12}=1.0,8=0,8` (`V`)

Cường độ dòng điện chạy qua `R_2` là:

`I_2=\frac{U_{12}}{R_2}=\frac{0,8}{4}=0,2` (`A`)

Số chỉ của ampe kế là:

`I_{A}=I_2+I_4=0,2+1=1,2` (`A`)
