Đáp án:

Cau 6: ${I_1} = 3A$

${U_3} = 30V$

Câu 7: $a.{R_{td}} = 7\Omega $

$\begin{array}{l}
b.{I_1} = 4A\\
{I_2} = {I_3} = {I_4} = 2A
\end{array}$

Giải thích các bước giải:

Câu 6: Cường độ dòng điện qua điện trở R1 là:

${I_1} = {I_2} = {I_{12}} = \dfrac{{{U_{AB}}}}{{{R_1} + {R_2}}} = \dfrac{{60}}{{8 + 12}} = 3A$

Cường độ dòng điện qua điện trở R3 là:
${I_3} = {I_4} = \dfrac{{{U_{AB}}}}{{{R_3} + {R_4}}} = \dfrac{{60}}{{4 + 4}} = 7,5A$

Hiệu điện thế hai đầu điện trở R3 là:
${U_3} = {I_3}{R_3} = 7,5.4 = 30V$

Câu 7: a. Điện trở tương đương của đoạn mạch là:
${R_{td}} = {R_1} + \dfrac{{\left( {{R_2} + {R_3}} \right){R_4}}}{{{R_2} + {R_3} + {R_4}}} = 2 + \dfrac{{\left( {6 + 4} \right)10}}{{6 + 4 + 10}} = 7\Omega $

b. Cường độ dòng điện qua điện trở R1 là:
${I_1} = {I_m} = \dfrac{{{U_{AB}}}}{{{R_{td}}}} = \dfrac{{28}}{7} = 4A$

Cường độ dòng điện qua các điện trở còn lại là:
$\begin{array}{l}
{U_{23}} = {U_4},{R_{23}} = {R_4} = 6 + 4 = 10\Omega \\
 \Rightarrow {I_{23}} = {I_2} = {I_3} = {I_4}\\
{I_{23}} + {I_4} = {I_m} = 4\\
 \Rightarrow {I_2} = {I_3} = {I_4} = \dfrac{{{I_m}}}{2} = \dfrac{4}{2} = 2A
\end{array}$

CHÚC BẠN HỌC TỐT !!!!!!!!!!!

Đáp án:

Câu 6: $I_1 = 3 (A); U_3 = 30 (V)$

Câu 7: $a) R_{AB} = 7 (\Omega)$

           $b) I_1 = 4 (A); I_2 = I_3 = I_4 = 2 (A)$

Giải thích các bước giải:

Câu 6:

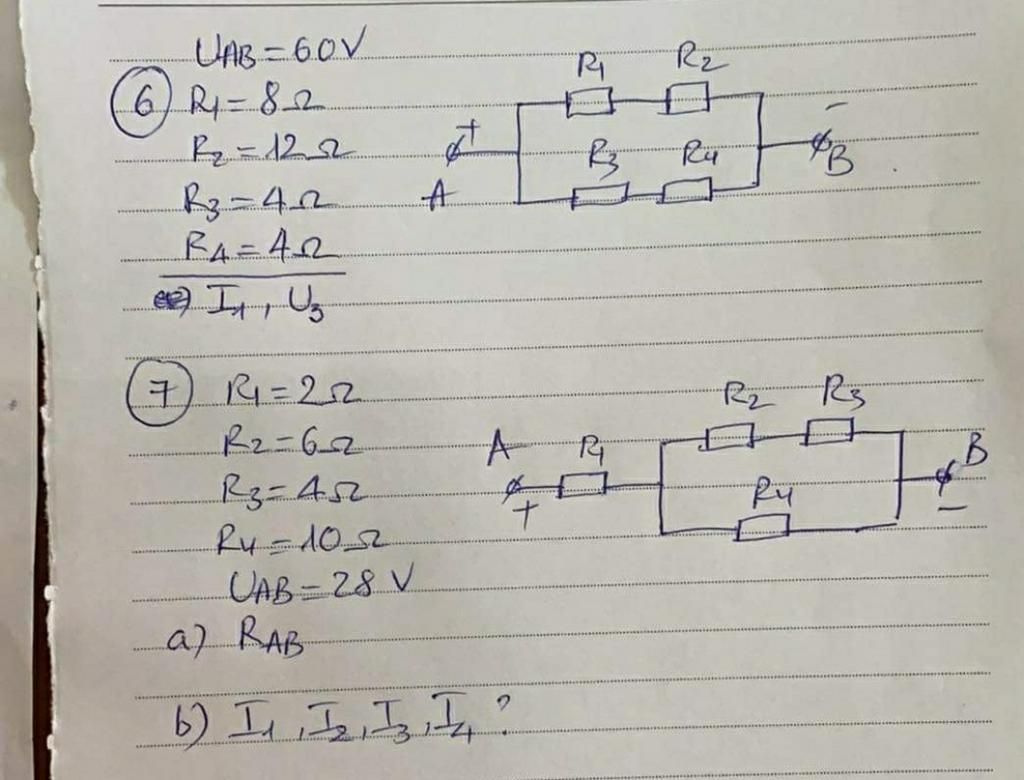

Sơ đồ mạch điện: $(R_1$ $nt$ $R_2) // (R_3$ $nt$ $R_4)$

Cường độ dòng điện qua các điện trở là:

       `I_1 = I_2 = U_{AB}/{R_1 + R_2} = 60/{8 + 12} = 3 (A)`

       `I_3 = I_4 = U_{AB}/{R_3 + R_4} = 60/{4 + 4} = 7,5 (A)`

Hiệu điện thế giữa hai đầu $R_3$ là:

       `U_3 = I_3R_3 = 7,5.4 = 40 (V)`

Câu 7:

Sơ đồ mạch điện: $R_1$ $nt$ $[(R_2$ $nt$ $R_3) // R_4]$

$a)$

       `R_{23} = R_2 + R_3 = 6 + 4 = 10 (\Omega)`

Điện trở tương đương của đoạn mạch là:

       `R_{AB} = R_1 + {R_{23}R_4}/{R_{23} + R_4}`

               `= 2 + {10.10}/{10 + 10} = 7 (\Omega)`

$b)$

Cường độ dòng điện qua các điện trở là:

       `I_1 = I_{23} + I_4 = I_{AB} = U_{AB}/R_{AB} = 28/7 = 4 (A)`

Vì $U_{23} = U_4$ và $R_{23} = R_4$

`\to I_{23} = I_4 = I_{AB}/2`

`\to I_2 = I_3 = I_4 = I_{AB}/2 = 4/2 = 2 (A)`
