Đáp án:



Giải thích các bước giải:



Giải thích các bước giải:

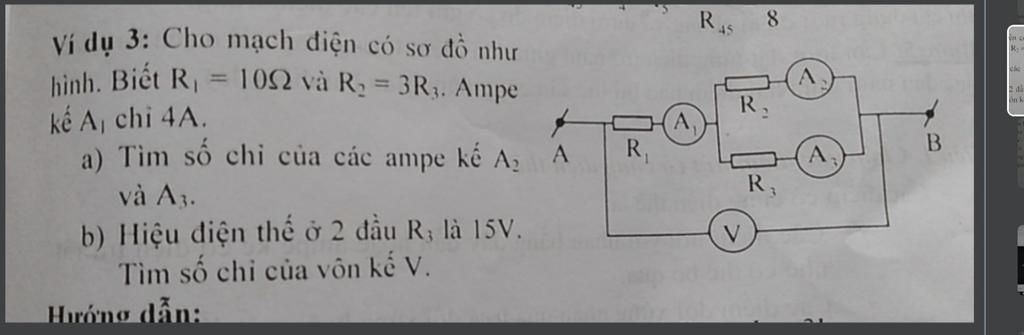

Tóm tắt:

$R1$ nt ($R2$ // $R3$

$R1=10$Ω

R2=3R3$

$I1=4A$

$I2=?A$

$I3=?A$

$U3=15V$

$Umạch=?V$

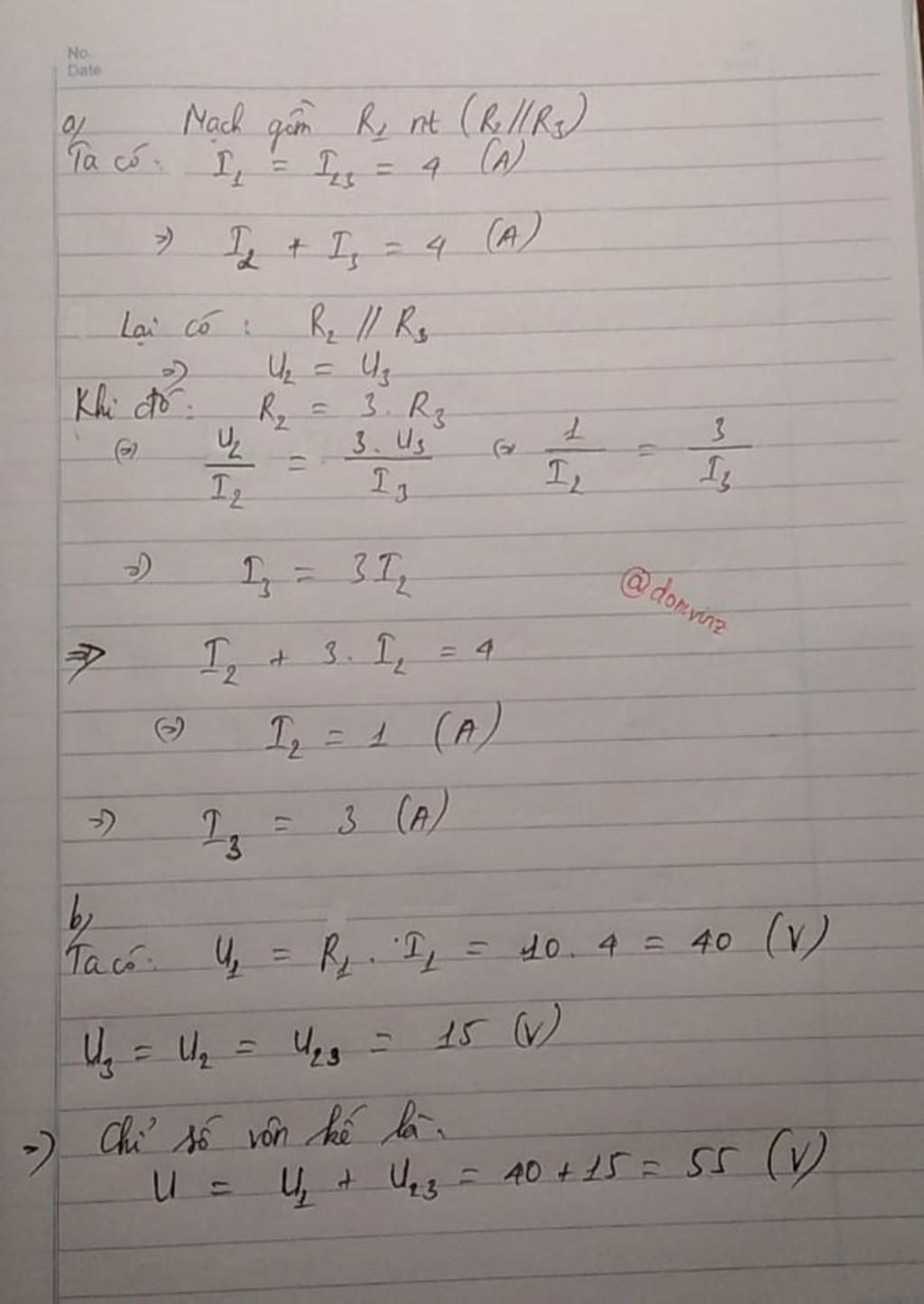

Giải:

a/. Vì $R1$ nt ($R2$ // $R3$ , nên:

$I1=I23=Imạch=4A$

Hiệu điện thế giữa 2 đầu điện trở R1 là:

$U1=I1.R1=4.10=40V$

Hiệu điện thế giữa 2 đầu điện trở R2 và điện trở R3 là:

$R23=$ `(R2.R3)/(R2+R3)` = `(3R3.R3)/(3R3+R3)` = `(3R3²)/(4R3)` $=0,75R3$

Hiệu điện thế giữa 2 đầu điện trở R2 và điện trở R3 là:

$U23=U2=U3=I23.R23=4.0,75R3=3R3$

Cường độ dòng điện qua từng điện trở 2 và 3 là:

$I2=$ `(U2)/(R2)` = `(3R3)/(3R3)` $=1A$

$I3=$ `(U3)/(R3)` = `(3R3)/(R3)` $=3A$

Vậy số chỉ của vôn kế A2 là 1A

Số chỉ của vôn kế A3 là 3A

b/. Ta có:

$U2=U3=U23=15V$

Hiệu điện thế giữa 2 đầu đoạn mạch là:

$Umạch=U1+U23=40+15=55V$

Số chỉ của vôn kế V là 55V
