Đáp án:

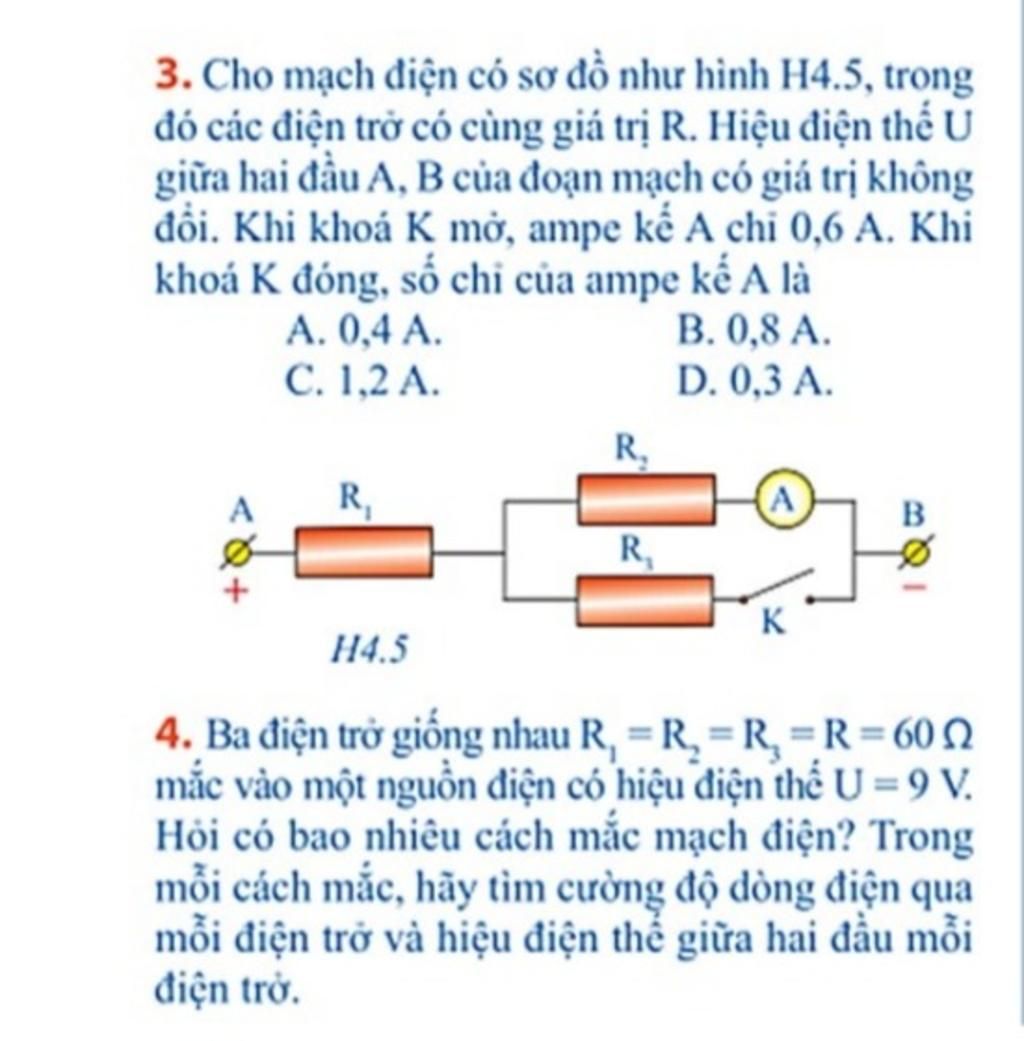

 Câu 3.       $B.  0,8A$

Giải thích các bước giải:

 3. Khi khoá mở thì:

   $R_{tđ} = R_1 + R_2 = 2R (\Omega)$

Hiệu điện thế giữa hai đầu đoạn mạch là:

   $U = I.R_{tđ} = 0,6.2R = 1,2R (V)$

Khi khoá đóng:

$R_{23} = \dfrac{R_2.R_3}{R_2 + R_3} = \dfrac{R}{2} (\Omega)$

$R_{tđ} ' = R_1 + R_{23} = R + \dfrac{R}{2} = 1,5R (\Omega)$

Cường độ dòng điện chạy qua mạch là:

   $I ' = \dfrac{U}{R_{tđ} '} = \dfrac{1,2R}{1,5R} = 0,8 (A)$

Câu 4. Có 4 cách mắc:

- Cách 1: Mắc 3 điện trở nối tiếp:

$R_{tđ} = R + R + R = 3R = 3.60 = 180 (\Omega)$

Cường độ dòng điện chạy qua các điện trở là:

$I_1 = I_2 = I_3 = I = \dfrac{9}{180} = 0,05 (A)$

Hiêij điện thế giữa hai đầu các điện trở là:

  $U_1 = U_2 = U_3 = I_1.R = 0,5.60 = 3 (V)$

- Cách 2: Mắc 3 điện trở song song với nhau.

Điện trở tương đương của đoạn mạch là:

    $R_{tđ} = \dfrac{R}{3} = 20 (\Omega)$

Hiệu điện thế giữa hai đầu đoạn mạch bằng hiệu điện thế giữa hai đầu các điện trở và bằng:

     $U = U_1 = U_2 = U_3 = 9 (V)$

Cường độ dòng điện chạy qua các điện trở là:

   $I = I_1 = I_2 = I_3 = \dfrac{U_1}{R_1} = \dfrac{9}{60} = 0,15 (A)$

- Cách 3: Mắc $R_1 nt (R_2 // R_3)$

Điện trở tương đương của đoạn mạch là:

  $R_{tđ} = R + \dfrac{R}{2} = 1,5R = 1,5.60 = 90 (\Omega)$

Cường độ dòng điện chạy qua mạch chính là:

  $I = I_1 = I_{23} = \dfrac{U}{R_{tđ}} = \dfrac{9}{90} = 0,1 (A)$

Hiệu điện thế giữa hai đầu các đoạn là:

  $U_1 = I_1.R_1 = 0,1.60 = 6 (V)$

  $U_{23} = I_{23}.R_{23} = 0,1.30 = 3 (V)$

Cường độ dòng điện chạy qua các điện trở $R_2$ và $R_3$ là:

  $I_2 = I_3 = \dfrac{U_2}{R_2} = \dfrac{3}{60} = 0,05 (A)$

- Cách 4: Mắc $R_1 // (R_2 nt R_3)$

$R_{23} = R_2 + R_3 = 60 + 60 = 120 (\Omega)$

$R_{tđ} = \dfrac{R_1.R_{23}}{R_1 + R_{23}} = \dfrac{60.120}{60 + 120} = 40 (\Omega)$

Hiệu điện thế giữa hai đầu đoạn mạch:

 $U = U_{1} = U_{23} = 9 (V)$

Cường độ dòng điện chạy qua mạch và các điện trở là:

 $I_1 = \dfrac{U_1}{R_1} = \dfrac{9}{60} = 0,15 (A)$

$I_{23} = I_2 = I_3 = \dfrac{U_{23}}{R_{23}} = \dfrac{9}{120} = 0,075 (A)$.

  $U_2 = U_3 = I_2.R_2 = 0,075.60 = 4,5 (V)$

Đáp án:



Giải thích các bước giải:

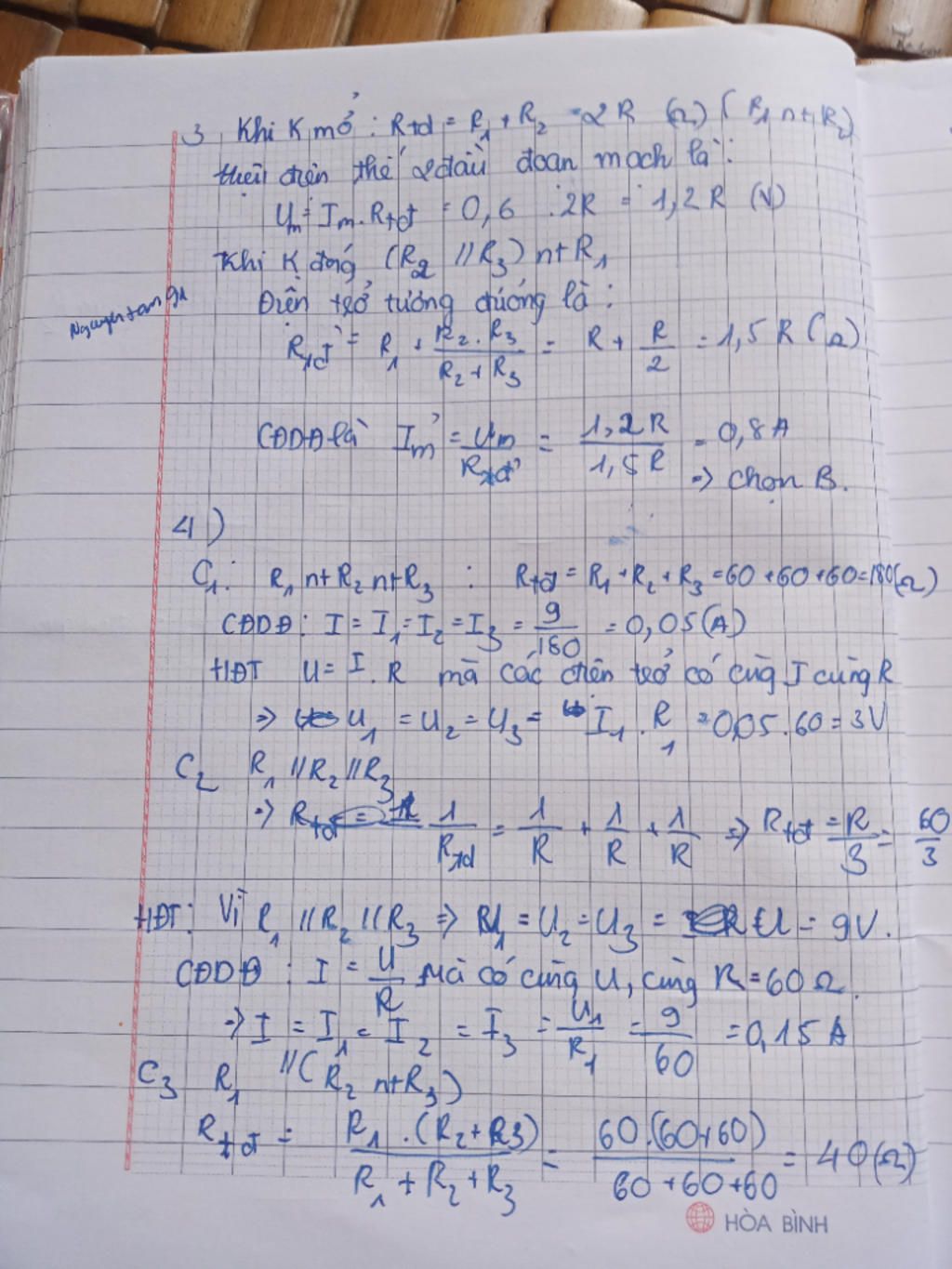

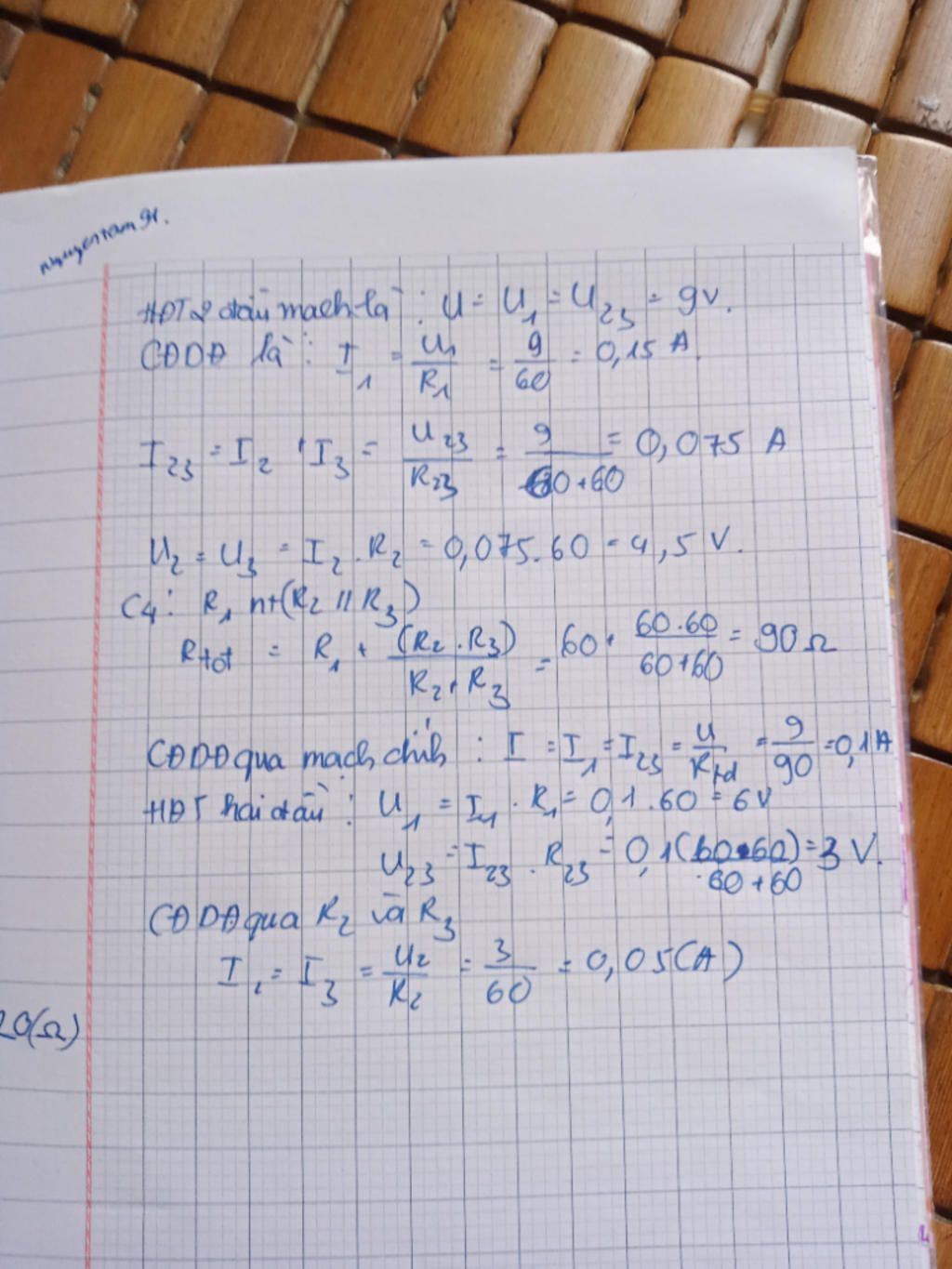

 Bạn tham khảo
