Đáp án:

$\begin{array}{l} a) & R_1=6 \ \Omega \\ \ & R_2=3 \ \Omega \end{array}$

`b)` Số chỉ của ampe kế `(A)` không thay đổi. `I_3=0,75A`

Giải:

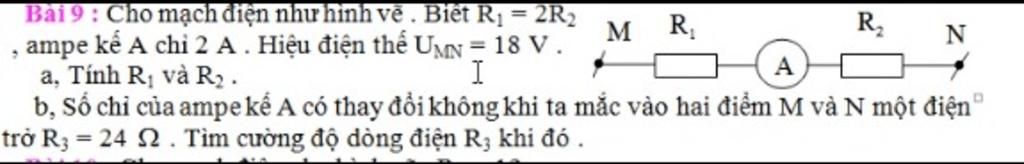

`I_a=2A`

`U_{MN}=18V`

`R_1=2R_2`

a) Cường độ dòng điện trong mạch chính là:

`I=I_a=2A`

Điện trở tương đương của đoạn mạch là:

`R_{12}=\frac{U_{MN}}{I}=\frac{18}{2}=9 \ (\Omega)`

Ta có:

`R_{12}=R_1+R_2`

⇔ `R_{12}=2R_2+R_2`

⇔ `9=3R_2`

⇒ `R_2=3 \ (\Omega)`

⇒ `R_1=2R_2=2.3=6 \ (\Omega)`

b) Vì `R_{12}` và `U_{MN}` không đổi nên `I_a` cũng không đổi

Hiệu điện thế giữa hai đầu điện trở `R_3` là:

`U_3=U_{MN}=18V`

Cường độ dòng điện qua `R_3` là:

`I_3=\frac{U_3}{R_3}=\frac{18}{24}=0,75 \ (A)`

Đáp án:



Giải thích các bước giải:

                          GIẢI
A)Điện trở tương đương của mạch điện là:

`R_{tđ}=U_{MN}/I=18/2=9\Omega`

Vì `R_1` nối tiếp `R_2` nên:
`R_{tđ}=R_2+2R_2=3R_2`
`⇔9=3R_2`
`⇔R_2=9/3=3\Omega`

Có `R_2=9\Omega=>R_1=R_{tđ}-R_2=9-3=6\Omega`

B)Hiệu điện thế của `R_3` là:

`U_3=U_{AB}=18V`

`=>I_3=U_3/R_3=18/24=0,75A`
